Аппарат для tig сварки какой выбрать. Как выбрать аппарат аргонодуговой сварки. Как варить TIG сваркой
Среди разнообразия видов сваривания двух металлических изделий выделяется сварка TIG. Она применяется на различных производствах и автосервисах. Этот вид идеально подходит как для аккуратных тонких швов, так и для надежного проплавления стыков толстых изделий. Что такое TIG сварка? Каковы ее преимущества и недостатки? Как выполняется процесс ведения дуги, и какое используется оборудование?
Аббревиатура, используемая для обозначения данного вида сваривания металлических элементов, имеет перевод с английского как «вольфрам и инертный газ». Это отражает суть сварочного процесса - электрическая дуга горит в среде инертного газа.
Основным элементом является вольфрамовый электрод. Его температура плавления немногим меньше 4000°C. Благодаря этому возможна работа практически со всеми видами стали. Электрод является не плавящимся, а лишь требует периодической заточки для точной и аккуратной работы ведения шва. Вольфрамовый элемент помещается в специальную цангу и фиксируется в горелке. Лишняя длина электрода, незадействованная в процессе выполнения шва, находится в специальном колпаке, для предотвращения замыканий об массу.

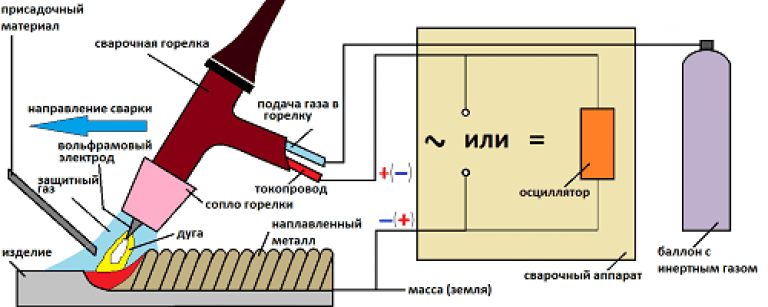

На конце горелки имеется керамическое сопло, по центру которого расположен электрод, а по окружности подается инертный газ. Роль последнего выполняет аргон. Без его участия в сварочную ванну попадает окружающий воздух и это приводит к выделению водорода и пористости шва при кристаллизации затвердевающего металла. Подобные явления можно увидеть на видео в интернете. Кнопка на горелке запускает подачу газа и напряжения.
Зажженная дуга начинает плавить кромки свариваемого металла. Если две части изделия расположены вплотную друг к другу, то для получения герметичного шва достаточно только этого металла. Если между пластинами имеется зазор, или требуется крепкий шов для сопротивления на разрыв и излом, то дополнительно используется присадочная проволока. Она подается в зону плавления свободной рукой сварщика.
Применение
TIG сварка широко используется ввиду высокой температуры горения дуги. Это позволяет применять ее как для сваривания обычной углеродистой стали, так и для работы с цветными металлами: медью, чугуном, титаном, алюминием и драгоценными сплавами. Очень красивые швы получаются при аргоновой сварке нержавеющей стали. В отличии от сварки MMA, требующей очистки от шлака и выполняющейся на меньшей скорости, ТИГ сразу оставляет чистый шов.
В качестве присадочной проволоки используется тот же вид материала, что и свариваемые стороны. Кроме предотвращения пористости, ТИГ сварка делает возможным сварочный процесс для соединения алюминия. Без инертного газа этот расплавленный металл, при взаимодействии с кислородом, сильно окисляется. Образуется пленка не позволяющая создать жидкую сварочную ванну и вести шов. Но благодаря защитной среде, как можно увидеть на соответствующих видео в сети, происходит равномерное расплавление алюминия и формирование шва.
Эти преимущества TIG сварки находят применение в:
- машиностроении;
- изготовлении посуды для пищевой промышленности;
- изготовлении емкостей для химической и нефтеперерабатывающей отрасли;
- производстве полотенцесушителей;
- автосервисах.
Преимущества аргоновой TIG сварки
Применение вольфрамового электрода и защитного газа имеет определенные плюсы по сравнению с иными видами сварки. Среди них:
- небольшая зона прогрева свариваемого изделия, что позволяет избежать значительных деформаций;
- полное вытеснение внешнего воздуха из сварочной ванны за счет подачи аргона, который тяжелее, чем кислород;
- высокая скорость проведения работ;
- несложный метод обучения процессу;
- аккуратный шов, не требующий механической обработки, как при ММА;
- разнообразие свариваемых металлов;
- меньше выбросов в атмосферу вредных веществ.
Технология выполнения и параметры
Существует много видео сваривания металлов в различных режимах TIG. Для начала необходимо очистить кромки от ржавчины, масла или краски. Выбирается величина сварочного тока, толщина электрода и давление в подаче аргона.
Электрод затачивается так, чтобы риски оставались параллельно оси стержня. Чем они будут меньше, тем качественнее будет шов. После наждачного круга рекомендуется полировка кончика электрода. Когда предстоит сварка тонких металлов, выбираются соответствующие электроды и производится острая заточка их кончика. При работе с толстыми свариваемыми частыми, угол заточки можно увеличивать.
Сила тока напрямую влияет на степень проплавки и ширину шва. Вот несколько рекомендаций для основных ситуаций:
Среди видов розжига дуги выделяется три способа:
- проведение иглой по металлу;
- точечное касание, называемое Lift TIG;
- бесконтактный розжиг.
Ведение дуги производится по-разному, в зависимости от требуемого результата. Для получения тонкого и ровного шва необходимо соблюдать зазор между иглой и поверхностью в 3 мм. Увеличение этого расстояния приведет к расширению сварочной ванны, и уменьшению степени проплавки. Шов выполняется справа налево, без колебательных движений. Эта технология применяется для соединения тонких частей. Когда работа ведется с толстыми пластинами, то выполняется разделка кромок под 45°. Корневой шов ведется ровно. Заполняющий и накладной швы выполняются поперечно-колебательными движениями с дополнительной присадкой проволоки. Вылет иглы при стыковых соединениях должен быть 5 мм. Для угловых выставляется индивидуально, исходя из диаметра сопла и доступности к зоне сварки. Соответственно необходимо увеличить подачу аргона, чтобы защитить сварочную ванну. Аргоновая сварка очень универсальна, но не лишена недостатков. Распространенными минусами могут быть: Чтобы выполнять работы этим видом сварки необходим аппарат, поддерживающий различные режимы TIG, кабель для крепления на массу, газовый баллон и редуктор. Важным элементом является горелка, которая бывает двух видов: №1 и №2. Первая применяется при работе с металлом до 3мм толщины. Максимальная сила тока не очень велика, поэтому горелка остывает естественным путем. Вторая, используется для сваривания материалов от 3 мм и выше. В ручку встроено водоохлаждение, циркулирующее через весь кабель канал от аппарата к горелке. В составе жидкости применяется дисциплинированная вода и этиловый спирт, для предотвращения замерзания. Аббревиатура TIG расшифровывается как Tungsten (вольфрам) Inert (инертный) Gas (газ). То есть, TIG сварка означает - сварка вольфрамовыми электродами в среде инертного газа. При этом металл (в виде прутка) для заполнения шва (если это необходимо) подается второй рукой. В качестве инертного газа чаще используется аргон, он защищает металл, разогретый дугой до высокой температуры, от газов воздуха - кислорода, азота, водяного пара. Инертный газ непрерывно подается в зону горения дуги. Выглядит это так: Реже используется гелий, из-за высокой стоимости и большего расхода (из-за меньшей плотности). Однако, при одном и том же значении тока, дуга в гелии выделяет в 1,5-2 раза больше энергии, чем в аргоне. Это способствует более глубокому проплавлению металла и значительно повышает скорость сварки. Поэтому при сварке тугоплавких металлов отдают предпочтение гелию. Смесь аргона и гелия (оптимальный состав содержит 35-40% аргона и 60-65% гелия) имеет преимущества обоих газов: аргон обеспечивает стабильность дуги, гелий - высокую степень проплавления. Как понятно из названия, вольфрамовые электроды делаются из вольфрама, которого в них 97-99,5%. При этом, в зависимости от условий использования, применяются различные добавки. Вольфрам имеет очень высокую температуру плавления (3380°C), самую высокую из металлов. Поэтому, сделанные из него электроды способны относительно успешно противостоять высокой температуре дуги. Вольфрама не менее 99,5%, остальное примеси WP (зеленый) WT-20* (красный) WC-20* (серый) 1,8-2,2 La 2 O 3 WL-20* (синий) WZ-8 (белый) 1,8-2,2% Y 2 O 3 WY-20* (темно-синий) * - цифра в маркировке обозначает концентрацию оксида, и есть электроды с меньшими концентрациями, например WL-15 (золотистый), содержащий около 1,5% оксида лантана. Они имеют и другой цветовой код. Даже если два электрода относятся к одному типу и имеют одинаковую концентрацию легирующей добавки, но произведены разными фирмами, они могут заметно отличаться в работе. Большое значение имеет размер зерна, структура и распределение оксида. Поэтому аккуратнее выбирайте производителя. Выбор диаметра электрода: Большое значение имеет заточка электрода, причем со временем электроды деформируются и заточку нужно обновлять. При сварке постоянным током используется конусовидная заточка, при переменном токе делается округлый кончик. Длина заточки влияет на глубину и ширину шва при сварке, её размер около 2-0,5 диаметра электрода. Ширина зоны проплавления уменьшается с увеличением длины заточки, а при малой длине заточки заметно снижается глубина проплавления. На стабильность дуги также влияют риски, образующиеся при заточке. Для стабильного горения дуги риски должны располагаться строго вдоль оси электрода, а их величина должна быть минимальной. Наилучшим вариантом является полировка электрода после его заточки. Также на горение дуги влияет притупление на кончике. Диаметр притупления выбирается в зависимости от диаметра электрода и величины сварочного тока. Большинство металлов сваривается постоянным током прямой полярности (на электроде минус). Сварку алюминия и его сплавов, магния, медных сплавов со значительным содержанием алюминия (например, алюминиевая бронза) выполняют переменным током. Сварочный ток выбирается в соответствии с диаметром электрода. Величина тока зависит также от рода тока. В таблице представлены ориентировочные значения силы тока (при использовании аргона), последнее слово за производителем выбранного электрода. Если ориентироваться на нижнюю границу, то при слишком малой силе тока дуга будет блуждать, и нужно просто увеличить силу тока (при условии правильной заточки электрода). Если сила тока будет чрезмерной для данного диаметра электрода, то электрод расплавится. Если слишком маленькой, то дуга будет нестабильной. Напряжение на дуге зависит от её длины. Рекомендуется вести сварку на минимально короткой дуге, что соответствует пониженным напряжениям на ней. При повышении длины увеличивается ширина шва, уменьшается глубина проплавления и ухудшается защита зоны сварки. Оптимальная длина дуги составляет 1,5-3 мм, что соответствует напряжению на дуге 11-14В (напряжение холостого хода около 50-70В). Вылет кончика электрода при сварке стыковых соединений должен быть 3-5 мм, а угловых и тавровых 5-8 мм. Истечение газа по всему сечению сопла должно быть равномерным. Для этого внутри горелки устанавливаются газовые линзы, которые поддерживают ламинарный поток. При ветре или сквозняке эффективность защиты определяется жесткостью струи газа и ее размером. Жесткость струи зависит от газа (аргон, гелий, их смесь) и растет с увеличением скорости его истечения. Поэтому при увеличении диаметра сопла необходимо одновременно повышать расход газа. Для улучшения защиты при сварке на ветру и на повышенных скоростях рекомендуется увеличить расход газа и диаметр сопла, а также приблизить горелку к детали. Для ограждения от ветра, зону сварки закрывают малогабаритными экранами. Подачу газа выключают через 10-15с (примерно по одной секунде для каждых 10А сварочного тока) после обрыва дуги. Для лучшей защиты металла, например при сварке титана, используют специальные приспособления (см. в статье Приспособления для сварки). Существует два способа зажигания дуги: бесконтактный (дуга зажигается при помощи высокочастотного и высоковольтного разряда, создаваемого осциллятором) и контактный (дуга между электродом и изделием возникает в результате короткого замыкания электрода на изделие). Бесконтактный способ зажигания дуги используется когда недопустим поверхностный ожог и попадание вольфрама в шов, например, при сварке высоколегированных коррозионностойких сталей и сплавов (вольфрам может нарушить стойкость стали к коррозии). Контактный способ используют при сварке малоответственных конструкций, когда требования к качеству менее жесткие. Однако, при сварке ответственных металлоконструкций при отсутствии осциллятора, контактное зажигание дуги и выход на режим сварки можно выполнять на угольной или медной пластине. Современные аппараты сильно ограничивают ток короткого замыкания при касании электродом изделия, а при поднятии электрода, микроконтроллер обеспечивает плавное нарастание тока. При сварке совершают только одно движение - вдоль оси шва. Отсутствие поперечных колебаний приводит к тому, что шов получается более узкий. Чтобы металл шва не насыщался кислородом или азотом воздуха, надо следить, чтобы конец присадочного прутка постоянно находился в зоне защитного газа. Во избежание разбрызгивания металла, конец прутка подают в сварочную ванну плавно. О степени проплавления судят по форме ванны расплавленного металла. Хорошему проплавлению соответствует ванна растянутая в сторону направления сварки, а плохому - круглая или овальная. Сварку обычно выполняют справа налево. При сварке без присадочного материала, электрод располагают перпендикулярно к поверхности свариваемого металла, а с присадочным материалом - под углом. Присадочный пруток перемещают впереди горелки без поперечных колебаний. При наплавке валиков горизонтальных швов в нижнем положении, присадочному прутку придают два направления движения: вниз и поступательно вдоль свариваемых кромок. Это надо делать так, чтобы металл равномерными порциями поступал в сварочную ванну. При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами. Первенство в открытии соединения металлических частей путем сваривания принадлежит российскому ученому Бернадосу, открывшему этот способ в 80-х годах 19 века. Со временем были разработаны различные аппараты и приемы сварки разнообразных материалов. Один из таких способов - tig варка. В статье можно узнать о том, что это за функция сварочных аппаратов и для чего используется сварка тиг инвертором. Если обычную конструкционную сталь можно соединить, используя обычную дуговую сварку, то для варки цветных металлов требуются отдельные способы. Тиг сварка - это технология, которая позволяет без проблем соединить алюминиевые детали. Весь процесс проходит в защитной среде из аргона. Если воспользоваться обычным способом без газа, то шов получится некачественным. Все дело в том, что при контакте разогретого алюминия с воздухом образуется окись, покрывающая место соединения. Пленка оксида этого металла имеет более высокую температуру плавления (2000° против 650 у чистого алюминия). Именно оборудование с использованием аргона обеспечивает правильный процесс и качество сварочного шва. Инертный газ во время подачи оттесняет кислород и расплавленный алюминий прочно соединяется в точке соприкосновения. При этом применяют вольфрамовые неплавящиеся электроды. Инвертор tig построен на преобразовании тока по схеме переменный-постоянный-высокочастотный переменный. То есть сварочный процесс происходит за счет более высокой частоты в отличии от трансформаторных образцов. В сеть поступает переменный ток с частотностью в 50 Гц. Инвертор на выходе дает 50 кГц. При этом КПД аппарата возрастает до 90%. Но, если с обычным инвертором все понятно, то как делают сваривание, используя сварочный инвертор тиг? Наличие такой функции в аппарате предусматривает в конструкции возможность подключения горелки с подающими аргон (или гелий) шлангами. Используя инвертор tig можно сваривать в среде инертных газов сталь на постоянном токе и алюминий со сплавами на переменном. Как было сказано выше, Вам нужно обязательно учесть два фактора: Обязательно убедитесь в том, что аппарат перенастроен на требуемый ток. Выставив ток и подключив оборудование, нужно отрегулировать объем подачи газа вентилем, расположенным на горелке. Дальше нужно зажечь дугу и начать сваривание движением горелки по требуемому направлению. По мере прохода шва нужно добавлять присадочный материал. Это улучшит качество сварного соединения. Если подавать присадки очень много, то загрязняется вольфрамовый электрод и шов потеряет прочность. Используя присадку, ее нельзя добавлять в средину сварочной ванны, легкими касаниями материал наносят на край по направлению движения электрода. Добавки обязательны при сварке алюминия, чтобы в швах не образовывались трещины. При ведении сварочного шва горелку нужно наклонить приблизительно на 15-20 градусов от вертикали. Это позволит видеть весь процесс и контролировать сварочную ванну, а главное, будет образовываться качественное соединение. При правильном наклоне и скорости движения шов получиться слегка волнистым. Но это только азы. Если Вы хотите научиться использовать сварочный инвертор тиг, то лучше всего обратиться к профессиональному сварщику. Во-первых, выбирая аппарат для домашнего использования, стоит учитывать, что они бывают трех классов: Если Вы не планируете открывать сварочный цех на дому, то для периодического использования достаточно простого бытового аппарата. Разница между ними главным образом в продолжительности работы и, конечно, цене. Во-вторых, выбирая инвертор, обратите внимание на функции, они обычно указаны маркировками: ММА, MIG-MAG, TIG. Есть сварочные инверторы, объединяющие все эти четыре функции в одном аппарате. Естественно, они будут стоить дороже. Вам стоит решить, что будет нужнее в домашнем хозяйстве. Обычно достаточно двух режимов ММА и TIG. Производителей сварочных инверторов огромное количество это и известные Tesla и Kaiser или отечественные марки Сварог, ну и самые дешевые китайские, которых очень много. Инверторный сварочный аппарат тиг, как и любой другой, будет иметь свои положительные и отрицательные моменты. Но, при таких недостатках, преимуществ для использования инверторного сварочного аппарата тиг больше. Еще десять лет назад для сваривания цветных металлов нужно было искать специалиста, что не всегда представлялось возможным. Сегодня масса образцов таких аппаратов по доступной цене упростили весь процесс. И, мало того, даже новичок, способен быстро обучится сварке в аргоновой среде за очень короткие сроки. Инвертор с функцией tig обладает еще одним громадным преимуществом - компактностью. Но, решив приобрести такое оборудование, стоит призадуматься - а нужно ли оно вообще. Большинство дешевых моделей имеют маркировку тиг, при этом не позволяют менять подаваемый ток. То есть можно получить инвертор с функцией тиг, что сваривает только конструкционную сталь на постоянном токе, а такой технологический процесс вполне обеспечит обычная ММА сварка. Сварочные аппараты с действительно универсальными функциями стоят намного дороже, при этом еще стоит учесть дополнительные расходы на материалы: вольфрам, газ и присадки. Например, если прибор нужен только для того, чтобы заварить кастрюлю, то проще приобрести новую - это обойдется дешевле. Хороший инвертор сварочный tig понадобится в случае, если вы планируете развить серьезную работу с разными металлами. И еще один момент - это полуавтоматическая сварка в аргоновой среде. Прекрасный выбор, если нужно выполнять действительно тонкую работу. Такие приборы позволяют сваривать тонкостенные детали без угрозы прожечь их. Незаменимы при ремонте автомобилей. А что Вы думаете по этому поводу, поделитесь своим опытом в выборе сварочных инверторов с функцией тиг в комментариях к этой статье. Насколько целесообразно использование таких инверторов в домашнем хозяйстве и как дорого обойдется приобретение качественного прибора со всеми требуемыми расходными материалами? И какие сварочные аппараты инверторного типа tig лучше всего приобрести для себя. Сварочный аппарат TIG предназначается для выполнения работ по ручной дуговой сварке с помощью неплавящегося электрода в защитной среде инертных газов. Так как для сварки используют в качестве неплавящегося электрода вольфрамовые стержни, то в английском сегменте применяется наиболее распространенное обозначение сварочных аппаратов TIG (Tungsten Insert Gas), на немецком языке используется сокращение WIG, что соответствует названию Wolfram Inert Gas и имеет тот же технический смысл. Гораздо реже, для данного класса оборудования могут применять общее название Gas Tungsten Arc или сокращенно GTA, что будет говорить, что сварочный аппарат дополнительно может осуществлять ручную или автоматическую подачу присадочного материала при работе. В любом случае TIG технология является одной из разновидностей аргонно-дуговой сварки и обозначается в нашей технической литературе АДС. TIG методика является технологическим развитием аргонно-дуговой сварки и по основным принципам работы является очень схожей, только более совершенной и универсальной, охватывая способностью термического соединения всех существующие металлов и их сплавов. Основное различие аппаратов простой АДС и TIG методики заключается в технологии сварки и в устройстве сварочной горелки. Так, для сварочных аппаратов TIG в конструкции горелки предусмотрен неподвижно закрепленный вольфрамовый электрод с возможностью небольшого диапазона регулировки, что связано с его прогоранием от высокотемпературной дуги в процессе сварки. А также оборудование для тиг сварки может различаться возможностью использования в своей работе переменного электрического тока (АC) для соединения черных металлов, алюминия и его различных сплавов или постоянного тока (DC) для сваривания деталей из легированных и нержавеющих сталей, а также различных цветных металлов. Считается больше нормой, чем достоинством, наличие двух режимов работы АC и DC у аппаратов для TIG сварки. Любой сварочник tig состоит из нескольких основных блоков: В зависимости от функциональной насыщенности этих блоков аппараты для tig сварки могут иметь и ряд весьма полезных дополнительных функций таких, как: Сегодня на рынке предлагаются универсальные сварочные аппараты, которые способны при смене приспособлений и установки соответствующих режимов работать: Выбирая аппарат для tig сварки необходимо определиться, где и для чего он будет в основном применяться и использоваться, поэтому, прежде всего, стоит обратить внимание на основные функциональные возможности: Если с основными критериями при выборе сварочного аппарата вы определились, то присутствие в описании дополнительных функций будет являться существенными достоинствами и положительно влиять на качество и производительность работ, а именно наличие: Сварочный аппарат ТИГ является сложным технологическим оборудованием и предназначается для работы на них только специально подготовленным опытным сварщикам. Лидером на рынке компактных сварочников ТИГ является немецко-бельгийская фирма TIGER®. Универсальная и эффективная модель TIGER 170 DC не имеет равных конкурентов по соотношению веса и возможностей своей производительности. Модель TIGER 210 AC/DC относиться уже к более продвинутым и высокопроизводительным моделям. Она не только способна сваривать в двух режимах сварки при переменном AC и постоянном DC токе практически все виды металлов и их сплавов, но и может работать на автоматизированных или роботизированных производственных линиях. При весе в 8,4 кг этот сварочный аппарат имеет все достоинства присущие младшей модели, а также функцию Electronic Stabilised Arc, благодаря которой способен производить компенсацию перепада напряжения для ММА режима работы при общей длине сварочных кабелей в 100 метров и с электродами до 5 мм. Аппарат Сварочный TIG аппарат ELAND TORS-200 китайского производства имеет все схожие основные характеристики с ранее указанными моделями. Он имеет вес в 9 кг и рабочие токи в 10-200 ампер, но отличается в лучшую сторону набором дополнительных функций, таких, как легкий розжиг дуги, задержку при угасании дуги, антизалипание электрода, высокочастотные и импульсные TIG режимы работы. А также отличительной чертой этой модели является практически полная комплектация дополнительными приспособлениями и расходными запчастями для работы как по технологии TIG, так по ММА сварке, при этом имея небольшую прибавку в стоимости. В любом случае выбор остается за вами, а если у вас есть свой опыт работы с TIG-сваркой, то поделитесь им в блоке комментариев. Аргонная сварка (TIG) — распространенная технология сварки, являющаяся оптимальным способом соединения деталей и конструкций из алюминия. Сварка данного металла в обычных условиях крайне проблематична, поскольку при контакте нагретого алюминия с кислородом на его поверхности образуется пленка окиси, ухудшающая качество . TIG сварка алюминия предусматривает подачу к точке соприкосновения электрода и металла защитного газа — аргона, давление которого оттесняет кислород, что позволяет выполнить соединение наилучшего качества. В данной статье рассмотрены особенности данного метода, приведена инструкция по его реализации своими руками и показан самодельный аппарат для ТИГ сварки. Аргонодуговая сварка, помимо соединения алюминиевый конструкций, широко востребована и при работе с другими металлами, к которым относится сталь, медь, чугун и титан, а также драгоценные сплавы — золото и серебро. Данная аргонная сварка является незаменимой в случаях необходимости соединения трудносвариваемых металлов. К преимуществам данного метода относится: Однако есть у технологии и недостатки. Ключевым из них является риск ухудшения качества стыка при работе на сквозняке либо ветре, так как часть подаваемого аргона может сдуть потоком воздуха. Также отметим достаточно высокую сложность настройки сварочного оборудования своими руками и необходимость применения дополнительного охлаждения в режиме высокотемпературной дуги. Характерной особенностью ТИГ метода является использование тугоплавкого вольфрамового электрода — вольфрам это металл, температура плавления которого составляет 3410 градусов. В процессе соединения сотой части грамма вольфрама достаточно для проходки шва длиной 1 метр, что обуславливает минимальный расход электродов при работе. Также могут использоваться специальные электроды из вольфрама, покрытого легирующим слоем из оксидов редкоземельных металлов, за счет которых он получает дополнительную температурную устойчивость. К таким металлам относится — церий, цирконий, лантан и иттрий. ТИГ электроды предназначены для многоразового использования. Какой бы расходник не был выбран, в процессе сварки он вставляется внутри керамического сопла аппарата, через которое выдувается защитный газ — аргон. В упрощенном очерке процесс выглядит следующим образом: первоначально к детали подключается сварочный аппарат и подается масса, после чего сварщик берет горелку с электродом и присадку (проволоку из алюминия либо специального сплава), горелка включается и между кончиком вольфрамового электрода и стыкующимися деталями возникает электродуга. Дуга плавит присадочную проволоку и кромки соединяющихся конструкций, что приводит к формированию сварочного шва, который стает монолитным после отвердевания. На первый взгляд все предельно просто, однако итоговое качество сварного шва зависит от множества факторов — мощности , качества используемого электрода, степени защиты зоны плавления аргоном, опыта сварщика. По сути, ТИГ сварка является гибридной технологией, совмещающей в себе методы газовой и электродуговой сварки. Требования к оборудованию, используемому при выполнении ТИГ сварки, указаны в нормативном документе ГОСТ №5.917-17. Согласно положения норматива, для реализации должны использоваться горелки типа РГА. Наиболее распространены 2 модели — РГА-150 и РГА-400. 150-ая модель предназначена для сварочного тока в 200А, охлаждение электрода естественное, масса горелки- 350 грамм. Аппарат выпускается в разных модификациях с диаметром сопла от 0.8 до 3 мм. При использовании сварочного тока 500А должна использоваться горелка РГА-400, вес которой составляет 625 гр. В ней реализовано водяное охлаждение электродов, диаметр сопла 4-6 мм. Также выдвигаются требования к форме сопла горелки, которое может быть цилиндрическим, коническим либо профилированным. Как правило, при реализации сварки внутри помещениях используются цилиндрические сопла, при работе на открытом воздухе — профилированные, с большим диаметром выходного отверстия. При необходимости работы в труднодоступных местах могут применятся удлиненные сопла. Кедр ТИГ 200П — оборудование для сварки На рынке представлено достаточно большое количество аппаратов для ТИГ сварки. Большая часть из них являются комбинированными и имеют возможность работать в двух разных режимах — аргонодуговая (ТИГ) и ручная дуговая (ММА) сварка. Из устройств средней ценовой категории выделим следующие аппараты: По соотношению цены и качества, как свидетельствуют отзывы потребителей, оптимальным вариантом является Кедр ТИГ 200Р, стоимость которого составляет 40 тысяч. Данный агрегат имеет мощность 6.2 кВт, диапазон рабочих токов — от 4 до 200 А. Устройство работает от электросети 220 В. Диаметры ТИГ электродов — 1-4 мм, ММА — 1.6-5 мм. В комплекте идет аргоновая горелка с шлангом на 4 метра. Приспособление для аргонодуговой сварки вполне можно собрать своими руками. Самодельный агрегат будет состоять из следующих узлов: Ключевой по важности комплектующей является — это устройство, которое необходимо для бесконтактного зажигания дуги. Ввиду того, что зажигание при ТИГ сварке нельзя выполнить с помощью касания электродом поверхности на которую подана масса, высоковольтный заряд (мощность от 4 до 8 кВт), пробивающий дуговой промежуток, должен генерироваться осциллятором. Залогом правильной реализации ТИГ метода является правильно подобранный режим сварки. Выбирать режим необходимо исходя из толщины свариваемых поверхностей. Представляем вашему вниманию нормативную справочную таблицу. Аргонодуговая сварка своими руками достаточно сложна в выполнении, чтобы реализовать технологию придерживайтесь следующих рекомендаций:Недостатки режима TIG
Комплектация для TIG
Преимущества
Выбор и заточка вольфрамовых электродов
Вольфрамовые электроды бывают разных размеров и состава.
Тип вольфрамового электрода, состав, маркировка
Характеристика
Вольфрамовые электроды без специальных добавок Чистый вольфрам характеризуется очень высокой энергией, необходимой для выхода электрона из атома, вследствие чего зажигать дугу сложнее, чем с легированными электродами. Кроме того, из-за высокой энергии выхода электрона, температура на кончике выше, что приводит к короткому сроку службы электрода. Эти электроды используются только для сварки переменным током, однако лучше их вообще не использовать
.
Вольфрамовые электроды легированные оксидом тория Долгое время торированные электроды были наиболее часто используемыми, и поэтому превратились в стандарт, который используется для сравнения других вольфрамовых электродов. Однако, поскольку торий является радиоактивным, многие пользователи перешли к другим альтернативам (когда они появились). Торий не вредит здоровью находясь в электроде, но опасна пыль, образующаяся при заточке, которая может попасть в легкие или открытые раны. Торий выделяется в воздух и при сварке, но в значительно меньшем количестве. Поэтому следует принимать меры предосторожности при заточке и сварке. Несмотря на эти проблемы, торированные электроды по-прежнему часто используются. Они имеет низкую энергию выхода электрона, и главное, хорошо работают при перегруженности по току
. Эти электроды используются для сварки постоянным током, и не должны использоваться с переменным током.
Вольфрамовые электроды легированные оксидом церия Эти электроды особенно хороши для сварки постоянным током с низкой силой тока, потому что они очень легко зажигают дугу
и, как правило, не могут работать при таких же высоких токах как торированные электроды. Хороши для коротких циклов сварки
. В частности, они широко используется для сварки очень мелких деталей. Используются для сварки постоянным током, и не должны использоваться с переменным током.
Вольфрамовые электроды легированные оксидом лантана Имеют низкую энергию выхода электрона и самую низкую температуру на кончике, что способствует увеличению срока службы. Если не перегружать электрод по току, он может прослужить дольше, чем торированный электрод
. Но не может работать при таких же высоких токах как торированный электрод. Используется для сварки постоянным током, а также будет показывать хорошие результаты с переменным током.
Вольфрамовые электроды легированные оксидом циркония Этот материал является наиболее часто используемым при сварке переменным током
, потому что имеет более стабильную дугу, чем чистый вольфрам. Хорошо препятствуют загрязнению ванны при переменном токе. Ни при каких обстоятельствах не рекомендуются для сварки постоянным током.
Вольфрамовые электроды легированные оксидом иттрия Стойко выдерживают большие токи не загрязняя металл шва вольфрамом. Используются для сварки особо ответственных соединений постоянным током.
Другие варианты
Существуют и другие, менее распространенные электроды, например со смесью различных оксидов.
Выполнение TIG сварки
Непосредственно перед выполнением сварки, свариваемые поверхности очищаются от загрязнений, ржавчины и поверхностной оксидной пленки, до блеска. Затем обезжириваются ацетоном, уайт-спиритом или другим растворителем.
Диаметр электрода, мм
Постоянный ток прямой полярности, А
Переменный ток, А
1
10-70
10-15
1,6
40-130
30-90
2
65-160
50-100
3
140-180
100-160
4
250-340
140-220
5
300-400
200-280
6
350-450
250-300
Ошибки при TIG сварке
Ниже рассматриваются некоторые общие проблемы возникающие при TIG сварке. Возможная причина
Способ устранения
Быстрое сгорание вольфрамового электрода
Недостаточный расход газа.
Убедиться, что в системе подачи газа нет помех, а в баллоне есть газ. Расход газа, как правило, должен быть около 15-20 CFH (7-10 л/мин).
Электрод подключен к плюсу.
Подключить электрод к минусу.
Неправильно выбран диаметр для используемого тока.
Использовать электрод с большим диаметром или уменьшить ток.
Вольфрам окисляется в паузах при сварке.
Используется электрод без присадок.
Например, при сварке переменным током, вместо электрода WP использовать WL-20.
Загрязнение шва вольфрамом
Электрод плавится в сварочную ванну.
Использовать вместо электрода WP легированный электрод.
Электрод касается сварочной ванны.
Электрод держать выше.
Шов плохого цвета или пористый
Был конденсат на свариваемом металле.
Если металл хранился на холоде и для сварки был занесен в теплое помещение, на нем может образоваться конденсат. Его нужно удалять. Вода при высокой температуре распадается на водород и кислород, которые взаимодействуют с металлом.
Неплотное подключение шланга или горелки, неисправный шланг.
Затянуть соединения шланга и горелки. Проверить шланг на порезы.
Недостаточный расход газа.
Отрегулировать расход газа. Расход газа, как правило, должен быть около 15-20 CFH (7-10 л/мин).
Загрязненный или неподходящий присадочный материала.
Проверить тип присадочного металла. Удалить жир, масла и влагу с присадочного металла.
Загрязнение свариваемого металла.
Желтый дым или пыль на поверхности сопла, электрод изменяет цвет
Очень низкий расход газа.
Увеличить расход газа. Расход газа, как правило, должен быть около 15-20 CFH (7-10 л/мин).
Слишком рано отключается газ после гашения дуги.
Газ должен поступать в горелку в течение 10-15 секунд после гашения дуги (примерно по одной секунде для каждых 10А сварочного тока).
Нестабильная дуга
Неправильная полярность (при постоянном токе).
Проверить полярность. Электрод должен быть подключен к минусу.
Вольфрамовый электрод загрязнен.
Удалить загрязнение и переточить электрод.
Слишком длинная дуга.
Сократить длину дуги.
Загрязнен свариваемый металл.
Удалить краску, жир, масла и другую грязь, в том числе поверхностную пленку оксида металла.
Неправильно подготовлен электрод.
Для сварки постоянным токов электрод затачивается в виде конуса и делается притупление. Для сварки переменным током делается закругление.
Сварка ТИГ с помощью инвертора
Как варить ТИГ способом используя инвертор
Виды инверторов
Преимущества и недостатки TIG сварки
Плюсы
Минусы
Небольшая площадь нагрева при работе, сохраняет изначальную форму и параметры деталей
Сложность настройки при отсутствии опыта
Защитная среда дает более качественный сварочный шов
Чувствительна к сильному ветру и сквозняку
Используя инвертор для тиг сварки можно ускорить весь процесс, так как аргон увеличивает мощность дуги
Как и любой другой бытовой, инвертор с функцией тиг чувствителен к низким температурам
Простота использования сварочных инверторов тиг упрощает обучение рабочему процессу
Сварочный шов получается очень аккуратным и небольшим по размеру, что не испортит вид деталей
Дополнительный функционал
Критерии выбора аппарата
Краткий обзор моделей для TIG сварки
TIGER 210 AC/DC

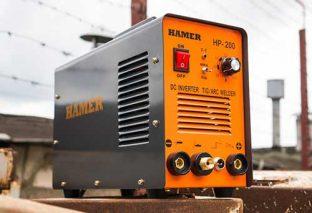

HAMER TIG-200DC
HAMER TIG-200DC также предназначается для работы в двух основных режимах, включая MMA сварку простыми электродами. Он является идеальным вариантом для работы с черными металлами и нержавеющей сталью и адаптирован для использования в гаражах, частных домах, деревнях и дачных кооперативах, т. е. там, где возможны колебания сетевого напряжения. Эта модель предназначена работать на постоянных сварочных токах от 10 до 200 А от сетевого напряжения 230 В при весе в 9 кг. Ее главным достоинством является относительно невысокая цена при наличии всех необходимых функций tig сварки.ELAND TORS-200
1
Преимущества и недостатки метода
1.1
Особенности технологии
1.2
Сварочное оборудование
1.3
Особенности ТИГ сварки (видео)
2
Технология ТИГ сварки своими руками
Толщина свариваемых заготовок, мм
Сварочный ток, А
Диаметр, мм
Скорость сварки, м/ч
Расход аргона, л/мин
Электрода
Проволоки для присадки
1
40-60
1,5-2
1,6
12
5-6
2
80-100
2-3
2
10
6-9
3
140-160
4
2
8
10-12
4
180-200
5
2-2,4
7
10-12
5-6
200-240
5-6
2,4-3
6
14-15
8-12
280-320
8-10
3-4
5-4
22-23
