Описание теплицы

Отзывы на теплицу

Характеристики Теплицы Митлайдер

• Вид профиля: труба профильная стальная 30*20 мм или 30*30 мм
• Толщина профиля: 1 мм
• Вид покрытия металла: окрашенная
• Расстояние между дугами: 1 м
• Прочность: 80 кг/м2
• Ширина теплицы: 3м
• Высота теплицы: 2,3м
• Длина базовой части: 4м
• Длина удлинения: 2м
• Количество дверей в комплекте: 2 шт
• Количество форточек в комплекте: 2 шт в дверях + боковые
• Наличие грунтозацепов: cваи в комплекте
• Способ крепления поликарбоната: кровельные саморезы

У многих простых обывателей такие строения вызывают недоумение - люди просто не понимают, зачем строить подобные сложные в исполнении и несуразные постройки. На самом же деле такие формы крыши имеют свои преимущества и особенности, которые описаны ниже.

Теплицы, выполненные по Митлайдеру, имеют одно основное отличие - это строение крыши. Если в стандартных и привычных всем конструкциях покрытие является однородным - симметричным, то в подобных полимерных теплицах угол расположения скатов крыши расположен по-разному. Благодаря этому одна сторона крыши находится немного выше другой и образует своеобразный «разрыв», перпендикулярный полу всей конструкции. Эта полоса, как правило, используется в качестве цельного или секционного люка для проветривания помещения. При этом способ открывания данного элемента простой и осуществляется поворотным образом - внутрь.

Всем известно, что самый теплый воздух в теплице расположен под потолком, и чтоб его удалить, необходимо долго и упорно проветривать конструкцию - держать двери и окна в открытом положении долгое время - а это не совсем легко проделать при минусовых температурах. Благодаря наличию такой необычной и замысловатой крыши с разной высотой правого и левого ската, в теплице, при открывании продольного люка, происходит интенсивный воздухообмен. Причем он настолько органично осуществляется - на «замораживает» растения в зимний период времени, дает мгновенную прохладу в жару и наиболее практично и быстро удаляет лишнюю влагу с поверхностей строения, что нужда в принудительной (искусственной) вентиляции теплицы просто «отпадает».

Теплица Миттлайдера

Основным отличием теплицы Миттлайдера от других конструкций является двухуровневая крыша, которая позволяет сделать приконьковую фрамугу, тянущуюся вдоль всей кровли, от торца к торцу. Эта фрамуга является функциональным вентиляционным отверстием, с помощью которого осуществляется эффективное проветривание теплицы.
Традиционная форма такой теплицы базируется на двускатной конструкции с вертикальными стенами (рис. 5 а), однако возможен вариант, выполненный на основе арочной теплицы (рис. 5 б). Впрочем, в том и другом случае применяют пленочное покрытие.

Рисунок 5. Внешний вид теплицы Миттлайдера: а) теплица на основе двускатной конструкции; б) теплица на основе арочной конструкции
Теплица Миттлайдера арочного типа является упрощенным вариантом традиционной двускатной, а потому ее легче возвести своими руками. Как мы уже говорили, недостаток обычной арочной теплицы заключается в затрудненной вентиляции. Воздух, проходящий сквозь дверь, не может вытеснить теплую воздушную массу, собравшуюся под потолком.
Пленочная двускатная теплица, в которой вентиляция производится в лучшем случае через небольшую форточку на скате, а в худшем - только через дверь, также страдает плохой вентиляцией.
В теплице Миттлайдера этот недостаток полностью устранен. Дело в том, что наверху находится фрамуга, достаточно большая по площади. Более холодный воздух, поступающий из нее, вытесняет теплый, а затем распространяется по всей теплице.
В усовершенствованной конструкции двускатной теплицы Миттлайдера вообще предполагается наличие двух фрамуг - одна расположена под южным скатом, вторая - над ним под коньком.
На нашем рисунке (рис. 6) изображена схема движения воздуха при таком способе вентиляции: холодный воздух поступает через нижнюю фрамугу и вытесняет теплый, который выходит через верхнюю.
Теплицы и парники на дачном участке
Рисунок 6. Схема действия вентиляции в теплице с двумя фрамугами
В аналогичной теплице арочного типа, где устройство второй фрамуги невозможно, ее роль отчасти выполняет дверь или наддверная форточка. При такой вентиляции растения не подвержены перегреву, даже когда температура воздуха достаточно высока. Теплица Миттлайдера располагается так, чтобы фрамуги смотрели на юг. Благодаря этому холодный северный ветер, способный вызвать переохлаждение растений, не проникает в строение.
Помимо эффективных вентиляционных отверстий, теплица Миттлайдера обладает еще рядом преимуществ. Во-первых, нет необходимости в дополнительном оборудовании для проветривания. Вентиляторы в такой теплице не используют, так как равномерный и интенсивный воздухообмен происходит естественным путем. Это значит, что снижаются затраты электроэнергии.
Во-вторых, данная конструкция предусматривает очень прочный каркас, что достигается путем установления балок по всему периметру теплицы на расстоянии 2 м. Кроме того, в угловых соединениях балок с торцевыми стойками устанавливают строительные раскосы - элементы, обеспечивающие дополнительную жесткость конструкции. Благодаря высокой прочности каркаса теплица без труда противостоит сильным порывам ветра, снегопадам и дождю с градом.
В-третьих, вентиляционное устройство не только проветривает теплицу, но и доставляет к растениям углекислый газ, необходимый им для питания, поэтому отпадает необходимость устанавливать специальное оборудование, повышающее концентрацию углекислого газа, - дозаторы, вентиляторы, баллоны с углекислым газом.
В-четвертых, все детали каркаса теплицы изготовлены из дерева, поэтому на несущих конструкциях не скапливается конденсат, как на металлических деталях, наличие которого негативно отражается на состоянии растений, а в период плодоношения вообще может быть губительным для них.
В-пятых, в теплице Миттлайдера очень удобно расположены поперечные горизонтальные балки, которые находятся выше человеческого роста, за счет чего боковые стены являются строго вертикальными, а не располагаются под наклоном. Это делает работу в теплице более комфортной. Кроме того, такое расположение балок позволяет использовать их для подвязки высокорослых растений, например огурцов и томатов. Подвязка может проводиться на высоту до 2 м.
Одной из первых теплиц, вошедших в обиход российских земледельцев, была так называемая клинская теплица - односкатная зимняя теплица с наглухо заделанной северной стеной.
В-шестых, теплица имеет большой объем, что делает ее микроклимат устойчивым к температурному воздействию извне.
И, наконец, в-седьмых, теплицу можно собрать при помощи болтов или шурупов, что делает возможным ее разборку при необходимости переместить сооружение на другой участок.

Николай г. Домодедово

За 1 год эксплуатации можно отметить следующее: с вентиляцией теплица не справляется, дополнительно пришлось устанавливать вентиляторы на выдув, шел перегрев (это на уровне 1,5 м от уровня почвы) после сборки (осень) выяснилось что верхние стыки сифонят, но надо отдать должное - приехавшие сборщики щели утеплили. Краска на силовых элементах за год эксплуатации пока держится, покрашена конструкция достаточно аккуратно. изготовлена и собрана теплица ровно, перекосов нет. со снегом проблем пока не было, нагрузку держит нормально (при условии что половина теплицы обогревается зимой, половина нет).

Оксана г. Оболенск

Короче поделюсь опытом про теплицы Митлайдер- у меня 3-ий год. Но нужно к ним приспособиться и контролировать температуру, можно кое что подкорректировать. Так например у меня было полно помидор, но все они одновременно как то созрели, потому что было жарко.. Зелень ели почти до ноября. вчера редисочку свою первую сорвали. Такого удовольствия никакими деньгами не оценить. Вся рассада с первых чисел апреля в теплице и дома грязи нет. Перезимовала теплица хорошо. 8 марта укропчик бросили (веничек остался с осени) уже всходит. Если смогу фотку отправить, то попробую показать зимний вариант и настоящее время. Мой совет- берите, но учитывайте размер. Желаю Удачи и хорошего урожая

Светлана г. Одинцово

Пользуюсь теплицей Митлайдер - уже 2 года. И зимует отлично, и переносили за 20 минут 2 теплицы. Зимой приезжаем- снег набросаем. В первых числах апреля уже сеем на рассаду- всё отлично. Рекомендую брать теплицу, а если теплица будет стоять на солнцепеке и размер большой (3*6), то желательно как раз таки эту теплицу иначе погорит все к черту. Тогда всё идеально- урожай будет гарантировано. Рекомендую.

Здравствуйте, труженики садов и огородов!

Сегодня разберёмся, что это за теплица Митлайдера (Миттлайдера), в чём её особенности и отличия от обычной теплицы.

Теплицы прочно вошли в жизнь огородника, особенно в зонах с не очень благоприятным климатом. А это, считай, полстраны. Практически вся Средняя полоса России считается уже зоной рискованного земледелия, не говоря уже о более северных районах. Когда-то ограничивались дугами (я помню, как каждую весну ездили за орешником, потом гнули его). Кто-то пытался соорудить стационарные теплицы из того, что было. Почти каждый год приходилось менять плёнку…

А потом начался тепличный бум. Особенно с появлением поликарбоната. Теперь каких только не предлагают нам: теплица эконом, теплица усиленная, двойная, титан, теплица Кремлёвская (в Кремле же без теплиц тоже ничего не сажают)…

И среди этого многообразия выделяются теплицы по Митлайдеру.

Особенности теплицы Митлайдера именно в её конструкции. Крыша, вернее, скат, устроен так, что вдоль всего конька образуется горизонтальное вентиляционное отверстие. То есть боковины крыши расположены на разной высоте. Это сразу понятно по чертежу теплицы Митлайдера:

Фактически это фрамуга, только по всей длине теплицы. Некоторые наши умельцы додумывались до примерно такой схемы сами, некоторые подсмотрели за границей и тоже пытались сами смастерить нечто похожее. Сейчас уже и промышленность предлагает купить готовые теплицы по Митлайдеру.

Преимущества теплицы по Митлайдеру

А собственно, зачем делать такую хитрую конструкцию? Мы ставим теплицы, чтобы оградить наши растения от внешней среды, уберечь от холодов, ветров и других опасностей, закупорить, чтобы ни одна зараза не проникла. А здесь: щель по всей теплице!

Всё дело в вентиляции. В обычной теплице всегда затруднено движение воздуха. Тёплый воздух скапливается под потолком, образуется (который для томатов вреднее ветра). Проветривая торцевыми форточками и дверьми решить эту проблему полностью не удаётся. А если теплица больше 6 метров – практически невозможно. Можно, конечно, установить дополнительные форточки, но равномерной вентиляции всё равно не будет. В теплицах Митлайдера эта проблема решена. Тёплый воздух поднимается кверху, там он перемешивается с прохладным, поступающим через верхнюю фрамугу, и опускается вниз. Проветривание осуществляется равномерно. Влажность и температура тоже по всей теплице одинаковые. Это очень важно для роста и здоровья растений.

Никаких дополнительных форточек (ручных и автоматических) не нужно, вентиляторы тоже не понадобятся.

Недостатки теплицы Митлайдера

Первый и главный недостаток – это цена. У теплицы по Митлайдеру каркас должен быть более прочный, и сама его конструкция сложнее, чем у обычной теплицы.

Также меня лично смущает эта постоянно открытая фрамуга. Да, температура и влажность будут регулироваться идеально. А что делать с фитофторой? Залетит ведь эта зараза с любым ветерком. Когда туман опускается, мы все щели закрываем в своих теплицах, а тут целая «щелища»! Что-то… смутные сомнения меня терзают.

Но нужно понимать, что Митлайдер – не автор конструкции теплицы. Он автор целой технологии, даже комплекса технологий по сельскому хозяйству. Его методы предусматривают особые, и их необычное расположение, специальную систему подкормки. И ещё много чего. Так что, если заниматься огородом по Митлайдеру, нужно и другие его методы внедрять, а они далеко не все кажутся для нас, привыкших к своим многолетним технологиям, приемлемыми. Время покажет, что лучше: кардинальное новаторство или традиционные методы.

» из представленного автором материала вы узнаете, как самостоятельно построить теплицу по Митлайдеру. Особенность конструкции заключается в том, что форма крыши имеет 2 ската при том они не симметричны и расположены под разными углами. Основная же фишка в том что из за такой геометрии образуется зазор между 2 мя скатами, где необходимо расположить фрамуги для проветривания и естественной циркуляции воздуха в теплице.

Внимание! Форточки для проветривания должны располагаться и смотреть исключительно на южную сторону, дабы не происходило задувание холодного воздуха. Противоположная сторона крыши естественно на северную.

Как все прекрасно знают в теплицах скапливается много углекислого газа CO 2 что неблагоприятно сказывается на росте растений. Вот именно по этой причине Американский профессор Сельскохозяйственных Наук Джозеф Р. Митлайдер разработал и удачно внедрил в профессиональное овощеводство, данную особенность в конструкции теплиц.

Так же в теплице желательно иметь теплый пол и узкие грядки шириной порядка 45 см это тоже даст неоспоримый плюс в ходе выращивания овощей. Для покрытия теплицы можно использовать полиэтиленовую пленку, стекло или поликарбонат довольно хороший материал.

И так, давайте же рассмотрим, что конкретно понадобилось автору для постройки теплицы?

Материалы
1. брус 100х100
2. поликарбонат
3. доска 30 мм
4. гвозди
5. саморезы с прессшайбой
6. пенопласт
7. гофрированная труба
8. петли мебельные и дверные
9. шпингалеты

Инструменты
1. лопата
2. электролобзик
3. дрель
4. шуруповерт
5. молоток
6. рулетка
7. уровень
8. уголок
9. ножовка
10. стремянка

Пошаговая инструкция строительства теплицы по Митлайдеру.

И так, первым делом следует изучить чертежи и схемы представленные автором, самое главное здесь это углы под которыми расположены скаты их нужно соблюсти, потому как это очень важно.

В каждом индивидуальном случае размеры будут естественно разные, потому как у кого то большой участок и ему нужна большая теплица, а на 6 сотках понятное дело нужна компактная и небольшая тепличка, главное здесь соблюсти углы наклона ската и расположение, фрамугами на ЮГ а противоположной стороной естественно на СЕВЕР, необходимо это для того чтоб в теплицу через фрамуги не попадал холодный ветер.
После того, как составлены схемы и чертежи, требуется выбрать самое лучшее место на участке, естественно оно должно быть солнечным и не затемненным. Далее следует расчистить периметр застройки от кустарника, мусора, камней и прочего, а так же снять слой дерна (если таковой имеется) Автор для этого использовал специальную технику, потому как в его планах построить большую и добротную теплицу 12 х 6 м.

Так же как было оговорено выше, желательно в тепличке уложить теплые полы. Так как у автора грандиозные планы, он прокладывает целую теплотрассу))) Роет траншею при помощи экскаватора.

Прокладывает трубы.

Стены обкладывает пенопластом.

Засыпает яму грунтом и разравнивает поверхность.

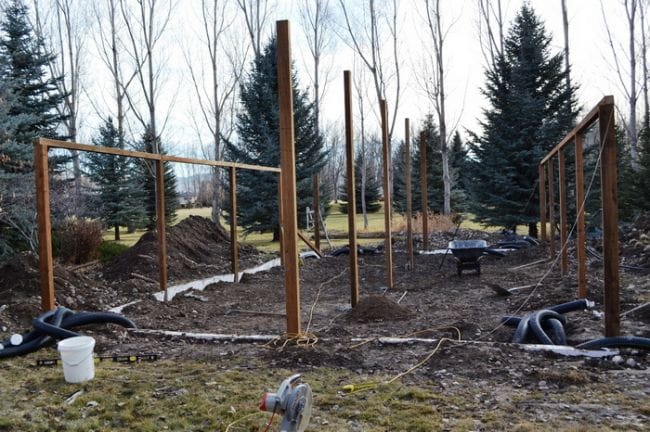

После проведенных работ автор приступает к вкапыванию деревянных столбов. Лучшим образом конечно сделать неглубокий фундамент, а уже на его основании строить деревянный каркас, таким образом он прослужит гораздо дольше. Но чтож, как говорится "Хозяин Барин" или бы как выразился М. Задорнов "Ну вы поняли")))

Столбы должны располагаться на одном уровне, для чего следует натянуть белую веревочку.

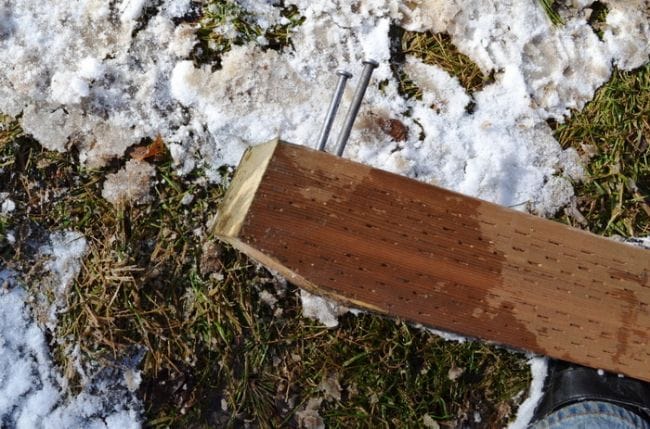

В краях бруса предварительно следует просверлить отверстия под забивку в них гвоздей, таким образом удастся избежать растрескивания древесины. Так же желательно использовать оцинкованные гвозди, потому как они не ржавеют по истечению некоторого времени.

Брус крепит с помощником, один край нужно будет обязательно держать, иначе от удара молотка он просто упадет на землю.

И так, получилась 3 ряда колонн из деревянного бруса.

После чего укладываются стропила.

Края спиливаются под угол.

Просверливаются отверстия и забиваются гвозди.

На противоположную сторону под другим углом, указанным на чертеже.

Вот собственно такая 2х скатная крыша получается.

После чего на подготовленную поверхность начинается укладка лисов поликарбоната.

Один скат, потом другой.

Работа ведется вдвоем, так сподручнее и веселее.

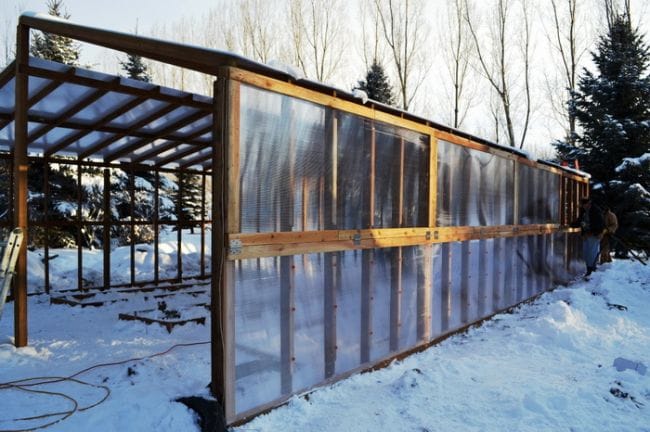

Стены так же обшиваются поликарбонатом.

Отделка теплицы поликарбонатом закончена. Обратите внимание стены тоже имею форточки, это необходимо для лучшей вентиляции.

Стена где расположена входная дверь будет глухой из доски.

Любой загородный житель хорошо знает, что теплица является незаменимым инструментом в арсенале любого садовода-любителя. Ведь теплица позволяет получить овощи, которые затруднительно вырастить на открытом грунте. В статье под названием FORUMHOUSE уже рассказывал, как с помощью теплицы получить хороший урожай. Продолжаем начатую тему и сегодня расскажем о теплице, которую упоминали в материале про .

NOnono__13 Пользователь FORUMHOUSE

Эту теплицу, взяв за основу конструктив Джейкоба Митлайдера, я сделал в 2015 году. Дети нашли её описание в Интернете и загорелись идеей её строительства. Я познакомился с проектом, и он мне очень понравился тщательно продуманной технологией изготовления и сборки каркаса.

Прежде чем мы перейдём к описанию этапов строительства, стоит рассказать об особенностях теплицы Митлайдера. В отличие от обычных теплиц, в конструкции предложенной американским овощеводом и экспертом в области земледелия, обеспечивается эффективное проветривание.

За счёт конструкции крыши, состоящей из двух уровней - скатов, весь тёплый воздух собирается вверху и при открывании фрамуг, тянущихся вдоль всего конька, удаляется наружу. Приток воздуха осуществляется через дверь и (или) через окна, расположенные внизу. Благодаря этому тёплая воздушная масса естественным образом вытесняется, и решается главная проблема любой теплицы - повышенная температура внутри неё летом.

За счёт этого в теплице создаётся оптимальный микроклимат, подходящий для выращивания разнообразных культур.

Также отпадает необходимость в монтаже принудительной системы вентиляции, что положительным образом сказывается на общем бюджете строительства. Несмотря на множество плюсов, теплица по Митлайдеру немного сложнее и чуть более материалоёмкая, чем теплица привычного всем нам вида (например, простая двухскатная или арочная). При этом отметим такое достоинство американской конструкции: ветроустойчивость и способность выдерживать повышенные снеговые нагрузки (что актуально для нашего сурового климата).

Этапы изготовления теплицы по Митлайдеру

Традиционно при изготовлении теплицы этого типа используется дерево, а конструкция собирается по каркасной технологии. Каркас затем покрывается специальной плёнкой для теплиц (она более долговечная, чем обычная полиэтиленовая), причём пленка укладывается в два слоя, между которыми оставляется зазор в 50-70 мм. Благодаря воздушной прослойке (а воздух – отличный теплоизолятор) даже зимой в теплице поддерживается комфортная плюсовая температура, необходимая для выращивания растений.

NOnono__13 пошёл другим путём и сварил каркас теплицы из металлических труб, который затем накрыл поликарбонатом.

NOnono__13

Фишка моей теплицы - она состоит из двух разъёмных частей: основание и крыша. Крыша изготавливается внизу. Внизу же, на скаты крыши, крепится поликарбонат. Потом крыша, уже с поликарбонатом, устанавливается на основание и скрепляется с ним болтами.

На каркас основания пошли трубы сечением 2.5х2.5 см, что увеличило его несущую способность при снеговой нагрузке. Технология изготовления теплицы, для удобства работы и возможности самостоятельного изготовления (помощники потребуются только для сборки), разбита на ряд последовательных шагов:

1. Крыша и основание изготавливается внизу отдельно друг от друга.
2. Окрашивание труб каркаса крыши и крепление к нему поликарбоната также производится внизу, до сборки, что гораздо удобнее, чем возня на высоте.
3. Привлечение помощников потребуется при сборке основания (1 человек примерно на 2 часа) и при установке крыши на основании (4 человека на 10-15 мин).

Также при изготовлении теплицы не обойтись без и набора инструментов. Для наглядности приводим список NOnono__13 .

Таблица 1

Для удобства работы сначала изготавливаем сборочный стапель. Для чего он нужен? Ведь можно собирать конструкцию и на земле. В статье под названием наш портал уже рассказывал, что качество самодельных изделий полностью зависит от финишной операции - точности его сборки. Тоже самое относится и к сварочным работам.

NOnono__13

Мне предстояло сварить несколько конструкций, состоящих из множества деталей, 3 оконных рамы и 2 двери. Везде нужно выдержать прямые углы, а все элементы должны быть выдержаны в одной плоскости. Сваривать всё это на земле, положив на подставки из досок, сидя в неудобном положении, фактически «на коленке»? Нет, это - не мой выбор.

На стапель размером 2.1х3 м пошла труба сечением 4х6 см. Высота площадки – 0.95 м (высота зависит от вашего роста и выбирается так, чтобы было удобно работать). Все углы стапеля выдержаны строго под 90 градусов, а плоскости установлены по уровню. В середине площадки приварена поперечина.

NOnono__13

Мне не нравятся разные преобразователи ржавчины. Работать УШМ, конечно, долго и нудно, но конечный результат того стоит. Трубы полностью очищаются от ржавчины.

На очистку труб пользователь затратил 1.5 дня. Для оптимизации процесса применялась такая хитрость - 5 труб ложатся вплотную друг к другу. Зачищаем одну грань, проходя по всей поверхности «пакета», затем переворачиваем трубы и очищаем остальные грани и т.д.

Сварка труб ведётся на стапеле. Сначала свариваем основание, окна и двери, потом переходим к сварке съёмной крыши. Красим трубы алкидной эмалью, предварительно загрунтовав их.

Основание собирается при помощи 1 помощника. Для установки крыши, на которой уже закрепили поликарбонат, NOnono__13 позвал помощников – 2-х соседей, и уже вчетвером они установили крышу на основании каркаса, закрепив её болтами.

NOnono__13 советует не использовать для крепления поликарбоната саморезы по металлу со сверлом, т.к. в процессе сверления и притягивания материала между ним и трубой зажимается стружка. Стружка впоследствии заржавеет, что приводит к порче внешнего вида теплицы.

Поступаем так - сверлим отверстия под крепления поликарбоната. Для этого используем сверло диаметром в 3.5 мм. Затем крепим покрытие саморезом на 4.2 мм с пресс-шайбой. Для увеличения площади прижима самореза (что актуально при высоких ветровых нагрузках) подкладываем дополнительную шайбу с диаметром больше, чем пресс-шайба.

Также NOnono__13 рекомендует удалить защитную плёнку с поликарбоната до его монтажа. Иначе её придётся снимать уже с прикрученного поликарбоната, и в местах, где закручены саморезы, останутся небольшие лоскуты, которые тяжело удалить.

Популярность теплицы американского овощевода, доктора сельскохозяйственных наук Джекоба Миттлайдера у огородников со всех уголков земного шара объясняется простотой и практичностью конструкции. Оптимальная высота, оригинальная крыша и продуманное расположение форточек позволяет создавать внутри микроклимат, благоприятствующий для выращивания самых ранних культур. И хоть сегодня тепличным хозяйством легко обзавестись, обратившись в специализированную компанию, предлагаем построить так называемую американку своими руками. В этом нам помогут оригинальные чертежи и схемы теплицы Миттлайдера, а также инструкции и рекомендации овощеводов-любителей, имеющих богатый опыт строительства подобных сооружений.

Устройство и особенности теплицы

Теплицу, разработанную доктором Миттлайдером, легко узнать по крыше оригинальной формы. Она обустроена с использованием двух наклонных плоскостей, но совершенно не похожа на традиционную двускатную конструкцию. Всё дело в том, что противоположные части кровли имеют различный наклон, благодаря которому они не примыкают друг к другу в коньке, а располагаются на различном расстоянии друг от друга. Крепление скатов к брусьям, расположенным на разной высоте, позволяет по всей длине теплицы обустроить вертикальную форточку-фрамугу, которая крепится к верхнему коньку при помощи рояльных петель.

При установке теплицу ориентируют так, чтобы более крутая часть её крыши находилась с северной стороны. Соответственно, вентиляционные проёмы при этом выходят строго на юг. Это позволяет защитить растения от холодного северного ветра, не создавая препятствий проникновению тёплых солнечных лучей.

Как можно заметить, такая конструкция позволяет организовать чрезвычайно эффективную систему вентиляции. Нагрев попадающих в теплицу воздушных масс происходит под более пологим южным скатом. Благодаря этому растения продуваются тёплыми потоками, которые затем направляются вверх и покидают сооружение через фрамугу. Её внушительные габариты позволяют отказаться от дополнительной вентиляции, а откидывающаяся конструкция даёт возможность не только тонко настраивать степень проветривания, но и сделать этот процесс автоматическим.

Основные достоинства теплицы по Миттлайдеру:

• простота конструкции, благодаря чему строительство можно осуществить своими руками;
• эффективный и равномерный воздухообмен, который обеспечивает оригинальная система естественной приточно-вытяжной вентиляции;
• отсутствие сквозняков, оказывающих губительное действие на растения;
• чрезвычайно прочный каркас из деревянных балок с откосами для дополнительной жёсткости;
• способность кровли выдерживать большую снеговую нагрузку;
• увеличенная высота теплицы позволяет выращивать сильнорослые огородные культуры, размещаемые на вертикальных шпалерах;
• деревянные детали, а также проработанная схема проветривания предотвращает образование конденсата;
• горизонтальные балки сооружения находятся на значительной высоте, что значительно повышает удобство при работе в теплице. Кроме того, их удобно использовать для подвязывания плетущихся овощных культур;
• увеличенный внутренний объём повышает устойчивость внутреннего микроклимата от периодических перепадов температуры снаружи.

Немаловажным преимуществом «американки» с деревянным каркасом является разборная конструкция. При необходимости сооружение можно легко демонтировать и перенести на новое место.

Разновидности культивационных сооружений Миттлайдера

Оригинальная миттлайдеровская теплица за время своего существования претерпела ряд видоизменений, поэтому сегодня можно выделить три основные модификации этого популярного в среде овощеводов сооружения.

Традиционная конструкция имеет вертикальные стены и плоскую двускатную крышу.

Размеры канонической теплицы Миттлайдера: ширина - 6 м, длина - 12 м, а высота боковых стенок - 1.8 м. Вентиляционные проёмы расположены на южной стороне, что позволяет защитить растения от прохладного воздуха с северной стороны. Асимметрично расположенные плоскости крыши образуют зазор высотой 45 см, в который вмонтирована длинная форточка. Наклон кровли способствует схождению снежных наносов в зимний период, а прочные балки и вертикальные стойки с раскосами делают каркас жёстким и устойчивым. В качестве покрытия теплицы выбран прозрачный поликарбонат, который отличается достаточной прочностью и долговечностью.

Арочная плёночная теплица. Использование полукруглой крыши и покрытие из полиэтиленовой плёнки сделали строительство «американки» ещё проще и дешевле. В отличие от стандартных теплиц арочного типа, эта модификация миттлайдеровского культивационного сооружения делает более эффективной вентиляцию за счёт кровли, расположенной на двух уровнях.

Теплицу Миттлайдера с двумя фрамугами относят к третьему типу, но по своей сути она представляет собой классическую «американку». Всё отличие от канонической конструкции заключается в дополнительной форточке, которую обустраивают под «южным» скатом крыши. С её помощью удаётся усилить вентиляцию, которой может быть недостаточно для теплиц, установленных в южных регионах.

Подготовка к строительству: конструктивные особенности, чертежи и размеры

Традиционная миттлайдеровская теплица имеет внушительные габариты и рассчитана, скорее, на небольшое фермерское хозяйство, чем на частное подворье. Если нет необходимости или возможностей для постройки оригинального сооружения, то его размеры в перспективе можно уменьшить.

При внесении корректив не рекомендуется изменять вертикальные параметры конструкции, чтобы не нарушить эффективность воздухообмена. Длину теплицы выбирают исходя из наличия места и собственных предпочтений. Что же касается ширины, то она должна рассчитываться в соответствии с количеством и габаритами грядок и дорожек между ними. Специалисты рекомендуют делать плодородные участки шириной до 1 м - этого будет более чем достаточно для любых огородных культур. При определении размера дорожек обязательно учитывают, будут ли в теплице использоваться садовые тележки, а также разнообразные приспособления и механизмы для обработки почвы. Как показывает практика, для культивационных сооружений средних размеров достаточно сделать проходы между рабочими зонами шириной 0.5 метра.

Фотогалерея: чертежи теплиц по Миттлайдеру

Чертёж передней части теплицы с второй дверью Чертёж большой миттлайдеровской теплицы с дополнительной дверью Чертёж торцевой части теплицы с детализацией отдельных соединений Монтажная схема деревянного каркаса теплицы Миттлайдера Модифицированная «американка» для пристройки к хозяйственным строениям Чертёж арочной теплицы по Миттлайдеру из поликарбоната Строение деревянного каркаса «американки» с размерами

Представленные чертежи и схемы нескольких вариантов теплиц Миттлайдера можно взять за основу или трансформировать в соответствии с собственными потребностями. При их модификации обязательно следует учитывать отдельные нюансы конструкции.

1. Для изготовления каркаса можно использовать как пиломатериалы, так и металлический профиль. При выборе отдельных элементов конструкции надо учитывать снеговую и ветровую нагрузку, а также обеспечить остову необходимую жёсткость.
2. Поскольку нижняя обвязка будет соприкасаться с влажным грунтом, её делают из бруса 100х100 мм твёрдых пород или профильной трубы сечением не менее 50х50 мм. Древесину предварительно обрабатывают антисептиком и покрывают керосино-битумной мастикой, а металл защищают при помощи антикоррозионных составов.
3. Для вертикальных стоек каркаса берут металлический профиль сечением не менее 40х40 мм или брус толщиной от 60 мм. Для установки раскосов используют трубу 40х20 мм или деревянные рейки такого же сечения.
4. Балки должны исключать прогиб кровли, поэтому их делают из доски 100х40 мм или профильных труб 40х20 мм.

В качестве укрывного материала применяют термостабилизированную полиэтиленовую плёнку (лучше выбирать материал с армированием) или листы поликарбоната.

Выбор покрытия лучше всего увязать с материалом каркаса. Например, полиэтилен будет намного легче крепить к брусьям и рейкам, тогда как металлический каркас потребует дополнительной деревянной обшивки - в этом случае лучше использовать поликарбонат.

Что потребуется в процессе работы

Для постройки теплицы Миттлайдера размерами 3х6 м с деревянным каркасом понадобятся:

• брусья сечением 100х100 мм для изготовления стоек: центральные - 5 шт. длиной 3.05 м, боковые - 10 шт. по 2.15 м;
• доска 100х40 мм для стропил: 5 шт. длиной 1.9 м и 5 шт. по 1.31 м;
• рейки для дверных рамок и боковых элементов каркаса сечением 50х75 мм;
• доски для нижней обвязки - 24 м сечением 25х200 мм;
• брусья 50х50 мм для сооружения окон;
• фанера толщиной 7 мм для оконных и стропильных клиньев;
• доски толщиной 25 мм для сооружения угловых распорок;
• опорные брусья со срезанными углами - 5 шт. по 327 мм;
• рояльные петли;
• брусья сечением не менее 75х50 мм - для оконных створок и балочных направляющих;
• укрывной материал - полиэтиленовая плёнка или поликарбонат;
• саморезы по дереву или гвозди.

Если для обшивки каркаса используется полиэтилен, то следует подготовить тонкие рейки для крепления рулонного материала к каркасу. Листы поликарбоната лучше всего монтировать при помощи специальных саморезов с шайбами и деформируемыми прокладками.

Предварительно подготовленный инструмент сбережёт не один час отведённого на монтаж времени, поэтому заранее позаботьтесь о том, чтобы во время работы вам не пришлось искать:

• садовый бур;
• совковую и штыковую лопату;
• молоток средних размеров и кувалду;
• ножовку;
• лобзик электрический;
• дрель с набором свёрл по дереву;
• шуруповёрт;
• пузырьковый или лазерный уровень;
• рулетку;
• угольник плотницкий;
• карандаш.

Часть работ придётся выполнять на высоте (лучше всего с помощником), поэтому вам будут нужны стремянки или пара прочных, устойчивых подставок и широкая, толстая доска.

Инструкция по ходу строительства теплицы по Митлайдеру своими руками

Прежде чем начать строительство теплицы-«американки», на участке выбирают ровное место и очищают его от мусора и сорняков. При помощи рулетки и шнура выполняют разметку, забивая по углам будущего сооружения колышки. После этого измеряют ровность диагоналей размеченного прямоугольника и приступают непосредственно к строительству.

1. Воспользовавшись штыковой лопатой или садовым буром, по контуру будущей конструкции устанавливают вертикальные стойки из деревянного бруса сечением 100х100 мм. Вкапывать их в землю необходимо на глубину не менее 0.45 м - от этого зависит устойчивость сооружения. Расстояние между соседними элементами боковых (длинных) стен составляет 1м, а для фронтальной и задней торцевой поверхности - 0.7 м. Для выравнивания стоек по верхней кромке используют натянутый на высоте строительный шнур.

   Деревянные стойки и другие пиломатериалы, которые контактируют с грунтом, необходимо обработать антисептическим средством и покрыть слоем олифы или битумной мастики. Это позволит предотвратить гниение древесины и увеличить срок использования теплицы.

2. Через каждые 2 м по продольной осевой линии сооружения вкапывают центральные опорные (подконьковые) стойки длиной 3.05 м.
3. Доской сечением 25х200 мм выполняют нижнюю обвязку теплицы. Крепление к столбикам удобно выполнять при помощи саморезов и шуруповёрта - в этом случае предотвращается расшатывание стоек.
4. На торцевых стенах крепят укосы - они сделают каркас более жёстким.
5. Из квадратного 50 мм бруса выполняют верхнюю обвязку каркаса.
6. В верхней части центральных опор монтируют рамку фрамуг и форточки. В этих целях используется брус сечением не менее 75х50 мм, поскольку требуется обеспечить прочное крепление петель и долговечность открывающейся конструкции.
7. К верхней (коньковой) и нижней части фрамужной рамки крепят стропила. Их делают из доски 100х40 мм, устанавливая её на ребро. Второй край каждого элемента перекрытия должен быть уложен заподлицо с брусом верхней обвязки. Расстояние между отдельными балками выбирают исходя из того, какой материал выбран для кровли. Если покрытие будет из полиэтиленовой плёнки, то стропила устанавливают на расстоянии 0.7 м друг от друга. Для поликарбоната шаг можно увеличить до 1 м«Северный» скат теплицы по Миттлайдеру должен быть круче «южного», поэтому для него используются удлинённые стропила. Проём форточки образуется благодаря установке поперечных элементов кровли на разной высоте. Его ширина должна быть не менее 45–50 см - это позволит достичь оптимального проветривания.
8. На ровном, плоском месте из деревянного бруса 50х75 мм собирают двери. Детали рамки и центральный брус соединяют между собой при помощи металлических уголков или способом «в полдерева». Углы и места присоединения перемычки укрепляют при помощи треугольных укосов, сделанных и фанеры толщиной 7 мм.
9. Таким же образом изготавливают форточку и крепят её к коньку при помощи рояльной петли.
10. Устанавливают дверь.

    В оригинальной миттлайдеровской теплице освещения более чем достаточно, поэтому торцевые стены можно обшить фанерой, вагонкой или пластиковым сайдингом

После этого приступают к укрывным работам и обустройству внутреннего пространства теплицы.

Видео: монтаж теплицы по Миттлайдеру

Финальные этапы: отделка и обшивка миттлайдеровской теплицы

К облагораживанию грядок и дорожек приступают сразу же после завершения строительства каркаса, прежде чем начинать обшивку теплицы полиэтиленовой плёнкой или поликарбонатом. Надо сказать, что обустройство внутренней части «американки» ничем не отличается от работ, которые проводят в других теплицах.

Обустройство грядок и дорожек

Строительство грядок начинают с разбивки места. Как правило, для выращивания культурных растений отводят полосы шириной около 1 м, разделённые узкими полуметровыми тропинками.

В низинах, а также на участках с высоким (2.5 м и меньше) уровнем грунтовых вод под тепличными грядками обустраивают дренирующую подушку, иначе в период весенних паводков или проливных дождей избыток влаги в грунте может погубить урожай.

Для этого землю по всей площади выкапывают на глубину до 30 см, после чего делают отсыпку из одинаковых по толщине (10–15 см) слоёв песка и щебня. Сверху дренаж накрывают геотекстилем, иначе пространство между отдельными фракциями сыпучего материала быстро забьётся мелкими включениями почвы, и дренирующая способность будет снижена.

Периметр грядок ограждают при помощи досок, полос плоского шифера или специальной бордюрной ленты, после чего завозят плодородный слой почвы. Высоту обрабатываемого слоя каждый может сделать «под себя», а также ориентируясь на тип выращиваемых культур. Сегодня немало огородников перешли на так называемые приподнятые грядки. Их высота - от 0.5 м и более позволяет работать практически не наклоняясь.

Дорожки в теплице можно сделать из того же щебня, насыпать песком или опилками - дешевле варианта не бывает. Вот только в процессе использования мелкие, влажные частицы отсыпки будут прилипать к обуви и далее разноситься по всему двору. Щебень также не является идеальным материалом, особенно если планируется использовать в работе садовую тачку.

Любое твёрдое покрытие хоть и потребует немного времени, но порадует своим удобством, чистотой и долговечностью. Дорожки можно изготовить в виде дощатого настила, бетонных или вымощенных плиткой тропинок - всё зависит от вашей фантазии и выделенных финансов.

При отделке проходов в теплице тротуарной плиткой цемент не используется. Негерметичные швы позволяют влаге свободно уходить в почву, благодаря чему дорожки всегда будут сухими.

Обшивка рулонными материалами или поликарбонатом

Внешнюю обшивку теплиц Миттлайдера выполняют полиэтиленовой или прозрачной ПВХ-плёнкой, а также листами сотового поликарбоната. Разумеется, первый вариант будет дешевле, тогда как второй позволит эксплуатировать сооружение не 2–3 сезона, а в течение 10 лет.

Выбирая плёнку, предпочтение отдают термостабилизированным материалам с армированием - они обладают повышенной прочностью и устойчивы к влиянию ультрафиолетового излучения. Рекомендуемая толщина рулонных укрывных материалов для теплиц составляет 200 мк. Есть сведения о том, что качественная ПВХ-плёнка импортного производства способна прослужить более 5 лет без необходимости демонтажа на зиму.

Оригинальная теплица Миттлайдера имеет двойное полиэтиленовое покрытие. Слои рулонного укрывного материала расположены на расстоянии 5–7 см друг от друга - это позволяет улучшить теплоизоляцию и предотвратить образование конденсата.

Обшивку полиэтиленовой плёнкой выполняют в несколько этапов:

• при помощи деревянных планок крепят материал к нижней обвязке боковой стены «северной» стороны;
• натягивают плёнку, после чего верхний край прибивают к брусьям верхней обвязки и коньку крыши;
• аналогично полиэтилен крепят на «южной» стороне, закрепляя материал к нижней поперечине фрамуги;
• обшивают торцевые стены;
• остатками материала оббивают форточку и дверь.

При небольших размерах теплицы обшивку боковых стен выполняют, не разрезая полотнища. В таком случае плёнку натягивают и крепят к коньку, горизонтальным элементам фрамуги, а также верхней и нижней обвязки. Место вокруг вентиляционного проёма укрепляют при помощи деревянных планок, после чего плёнку прорезают снизу и с боков форточки.

Если теплица будет обшиваться поликарбонатом, то на материале лучше не экономить - дешёвые листы менее пластичны и хуже противостоят ультрафиолетовому излучению. Из-за этого их структура со временем изменяется - поликарбонат становится хрупким и растрескивается даже при незначительных деформациях. Кроме того, толщина листов должна составлять не менее 6 мм - это позволит успешно противостоять снежным наносам и граду.

Определить качество поликарбоната очень просто - достаточно взять лист за узкую сторону и резким взмахом руки «пустить волну». Некачественный материал сделать этого не позволит.

Несколько советов для тех, кто для обшивки теплицы выбрал поликарбонат:

• укрывая сооружение, работу начинают с самых габаритных поверхностей, постепенно приближаясь к небольшим - дверям, форточкам, углам;
• отверстия для саморезов делают заранее, выбирая сверло меньшего диаметра;
• прижим листов пластика не должен приводить к их деформации: шляпки саморезов должны касаться поверхности деталей, но не вжимать их;

Следует учитывать, что сотовые панели имеют одностороннюю защиту от ультрафиолетового излучения, поэтому при укладке их ориентируют фильтрующим слоем к солнцу. Как правило, эта сторона имеет голубоватый оттенок, который она приобретает вместе с защитным напылением.

Видео: как правильно крепить листы поликарбоната к металлическому каркасу

Построенные по технологии Джекоба Миттлайдера теплицы заслуженно считаются одними из наиболее эффективных и функциональных. Их строительство имеет много общего с традиционными культивационными постройками в виде домика с одно- или двускатной крышей, поэтому выбор в пользу «американки» очевиден. Если взять за основу приведённые выше чертежи и технологию, то построить теплицу доктора Миттлайдера можно своими руками, потратив на её строительство несколько выходных дней.
