Прокатный станок представляет собой специальное оборудование, которое используется в металлургической промышленности и предназначено для обработки металлической заготовки путем протягивания ее через специальные валки.

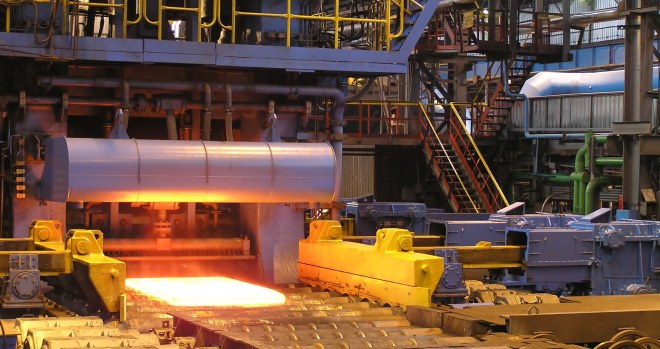

При помощи прокатного стана получают такие изделия, как прокатный металлический лист, квадратные или круглые балки, проволоку. В дальнейшем из этих материалов создаются сложные механизмы и машины.

Прокатные станки для листового металла

Прокатные станки, при помощи которых получают листовой металл, относятся к так называемым сортовым станам.

Такие станки могут быть:

• крупносортными;


• среднесортными;


• рельсопрокатными.

Лисовые прокатные станы могут работать методом горячего или холодного деформирования, при этом с их помощью можно получать металлические плиты толщиной от 50 до 350 мм, листовой металл от 3 до 50 мм, и металлические полосы от 1,2 до 20 мм. После того, как изделие готово, продукцию сматывают стандартными рулонами весом 50 тонн.

Прокатные станки для профильных труб

Прокатные станки, с помощью которых можно получить профильные трубы специалисты делят на три вида.

1. Листогиб вальцовый – станок, который используется для деформирования листового проката. Чаще всего этот агрегат применяется для изготовления тонкостенных деталей. Например, отливов или желобов.


2. Станки трехвальцевые – эти устройства позволяют деформировать не только лист, но и трубы. С помощью оборудования обрабатывают и профильный прокат. Мощность этого оборудования определяется генератором прижимного усилия. Если станок работает от гидравлического привода, в таком случае он может деформировать даже тавровые направляющие.


3. Станки с четырьмя вальцами – наиболее мощный агрегат подобного типа. Такое оборудование позволяет изготовить даже кольцевой профиль. Именно такие станки применяются на промышленных предприятиях с массовым производством.

Ручные прокатные станки

Ручной прокатный станок позволяет в домашних условиях получать специфические металлические заготовки, проволоку или, например, рихтовать металлические пластины.

В конструкцию ручного прокатного станка входят:

• две шестерни;


• две стойки;


• зубчатое колесо;


• пружины;


• втулки;


• подшипники.

Ручной прокатный станок может быть универсальным, благодаря тому, что на агрегате можно использовать валы разной конструкции. Так, если поставить валы со специальными канавками можно делать проволоку, а установка дисковых ножей позволяет резать металл.

Производство прокатных станков

Производством прокатных станков занимаются многие компании в разных странах мира.

Прокатная линия включается такое оборудование, как:

• главная линия прокатного стана;


• нагревательные печи;


• системы, позволяющие снимать окалину;


• оборудование для резки, транспортировки, смотки, маркировки, упаковки.

Современное прокатное оборудование должно иметь характеристики, позволяющие получать продукцию необходимого качества, при этом оно должно быть достаточно компактным, универсальным, экономичным и энергоемким.

Немаловажным фактором классного оборудования является его производственная гибкость, способность быстро перестраиваться на другой продукт, долговечность и возможность простого обслуживания.

Производители и поставщики прокатных станков

Прокатное оборудование для металлургического комплекса представляет собой сложные системы, при производстве которых применяются самые современные технологии. Среди мировых брендов, выпускающих прокатные станки, выделяются следующие предприятия.

• ОАО «Электростальский завод тяжелого машиностроения» – единственное российское предприятие, изготовляющее подшипники жидкостного трения для прокатных станов.


• ГК «БОРА» – крупный производитель линий и другого автоматизированного оборудования для обработки тонколистового металла в России.


• «НПП Мехатроника» – российское предприятие проводит проектирование прокатных станов и изготовление прокатных станов по индивидуальным заказам.

• MS COSTRUZIONI SRL, Италия. Это предприятие занимается выпуском сложного оборудования и станков для металлургической промышленности. Среди прочего фирма занимается производством прокатных станов различной мощности.


• ELEKTROMASHSTAN, Испания. Завод выпускает прокатные станки, позволяющие производить металлический лист, трубу, профиль. Компания имеет развитую сеть по продаже своего оборудования и хорошо известна во многих странах мира.


• Luoyang Sennuo Precision Bearing Co., Ltd Китай. Это предприятие разрабатывает и производит станки самого разного назначения в том числе и прокатный стан. Нужно отметить что несмотря на хорошее качество компания продает свое оборудование по вполне приемлемым ценам.

Где можно купить прокатный станок

Познакомиться с производителями прокатного оборудования для дальнейшего сотрудничества можно на специализированных мероприятиях (выставках, ярмарках). Купить прокатные станки можно у компаний-поставщиков и в интернете.

Среди наиболее известных сайтов, предлагающих подобное оборудование, специалисты отмечают следующие торговые площадки:

• prostanki.com. На сайте можно найти предложения по продаже прокатных станков разной мощности начиная с ручных и заканчивая мощным промышленным оборудованием;


• kovkapro.com. На этом ресурсе можно заказать прокатное оборудование для небольших предприятий и частного пользования;


• pulscen.ru. Данный сайт предлагает широкий ассортимент прокатных станков. На сайте можно выбрать оборудование для оснащения большого завода или маленькой фабрики.

Прокатные станки на выставке

Промышленные компании имеют возможность ознакомиться с самыми современными образцами прокатного оборудования на специализированных выставках.

Обычно на таких мероприятиях свою продукцию демонстрируют известные иностранные и отечественные производители.

Кроме того, здесь можно познакомиться с самыми передовыми технологиями в области металлообработки. Например, в участвуют не только российские компании, но и представители других стран.

Вальцовочный станок (валковая машина, вальцы) представляет собой универсальное оборудование, используемое в сфере строительства и ремонта для гибки различных металлов.

1 Зачем нужны вальцовочные агрегаты и какими они бывают?

Такие станки применяются на любом современном предприятии для производства из листового металла конических, овальных и цилиндрических изделий. Процедура изготовления подобных конструкций называется вальцеванием. Она дает возможность получать любые трубы, заготовки для последующей штамповки, разнообразные готовые изделия из металла.

Простое вальцовочное оборудование также используется в быту, когда требуется своими руками сделать желоба, дымоходы, трубы, воздуховоды, прочие изделия для кровельных и строительных работ. Современные валковые машины позволяют работать практически с любыми металлами. Они без проблем сгибают листы из , легированных и углеродистых сплавов, алюминия, чугуна.

Имеются и модели вальцовочного оборудования, которые работают с поликарбонатными заготовками.

Все описываемые нами агрегаты для гибки листового металла делят на следующие группы:

• ручные;
• электромеханические;
• гидравлические.

Ручной станок может монтироваться на стойке (напольный) либо на верстаке (настольный). Он не имеет механического привода, поэтому для выполнения работ на нем требуется применять мускульную силу. Ручные станки очень просты в использовании. Их элементарная конструкция обеспечивает высокую надежность эксплуатации оборудования на протяжении длительного времени.

Ручные вальцы предназначены для получения труб и других изделий из листового металла толщиной до 1,5–2 миллиметров. Они легкие и компактные, что позволяет переносить их и применять непосредственно на объекте выполнения тех или иных работ (кровельных, ремонтных). А главное, им не нужно электричество. По цене настольный и напольный ручной агрегат всегда предпочтительнее электромеханического.

Станки с электрическим мотором, оснащенным редуктором, более эффективны в эксплуатации. Они облегчают и значительно ускоряют процесс гибки труб. Электромеханический агрегат устанавливается стационарно в соответствующем цехе предприятия и применяется для обработки металла толщиной до 4 миллиметров.

Гидравлическое оборудование относится к тяжелому классу. Оно используется для изготовления труб и иных конструкций в промышленных масштабах на энергомашиностроительных, судостроительных и машиностроительных комбинатах. По своему техническому потенциалу гидравлический станок превосходит электромеханический и ручной в несколько раз. На гидравлике можно производить трубы из листов металла толщиной до 8 миллиметров. Нередко гидравлическое оборудование оснащается программным управлением.

2 Немного о конструкции и принципе работы станков

Основной узел описываемых станков – литая станина. Делают ее из стали или чугуна. На станину монтируется специальный деформационный механизм, состоящий из нескольких (3–4) валков. Два валка являются неподвижными, вращение в процессе работы совершают третий и, если есть, четвертый. Подвижные валы, кроме того, могут перемещаться по вертикали.

Верхний валок фиксируется на станине по схеме, дающей возможность быстро снять его при необходимости либо оперативно настроить для производства труб с разным сечением. Регулировка данного элемента конструкции выполняется единым винтом барашкового типа. При наличии канавок на рабочих валках на них можно сгибать не только трубы, но и прутки или толстую проволоку. Ручной станок для гибки металла обычно имеет три валка, электромеханический – 3–4. А вот гидравлические установки всегда выпускаются с четырьмя валками.

Процесс изготовления труб на любом агрегате при этом по-настоящему прост:

• сначала лист металла посредством специальной рукоятки на станке зажимают между средним и крайним валом;
• затем прижимают третьим валком к ним заготовку;
• начинают вручную вращать валки либо запускают электродвигатель.

Проходя через валы с определенной скоростью, металл сгибается под нужными углами. Чтобы сделать своими руками трубы или желоба вполне достойного качества, можно приобрести ручной станок. По большому счету, его даже нет необходимости покупать (хотя стоят они и недорого), так как можно собрать самодельный агрегат и эффективно использовать его для выполнения мелких работ. О том, как это сделать, смотрите следующий раздел статьи.

3 Простой самодельный агрегат для вальцовки металла

Изготовить своими руками такой станок сможет каждый, кто поставит перед собой подобную задачу. Мы очень коротко опишем, из каких материалов и как именно можно сделать самодельный агрегат. Сначала требуется взять каркас из труб либо изогнутый профиль, который будет выполнять функцию станины.

Затем подготавливаем профиль П-образной формы (идеально, когда материалом для него служит закаленная сталь) для изготовления вертикальной опоры нашего оборудования. Деформирующий узел станка для вальцевания размещается в открытой (верхней) части профиля. Зафиксировать его можно при помощи струбцины, на которую нанесена резьба. Под станиной закрепляют нижнюю часть П-профиля.

После этого берем передаточную цепь, без которой вальцовое устройство не будет работать, и монтируем ее на звездочки. Здесь важно хорошо натянуть цепочку и обязательно проверить легкость ее хода.

Потом устанавливаем ручку подачи и крепим к станине весь механизм, используя подшипники качения. Вы сделали простейший ручной станок для вальцевания своими руками! Желательно предусмотреть в его конструкции специальный механизм, позволяющий выполнять регулировку зазора между валами. Тогда вы сможете производить обработку металла разной толщины.

Несложно изготовить своими руками и более сложный вальцовочный механизм. В интернете сейчас есть немало материалов по данному вопросу. Найдите сайт с соответствующей информацией, посмотрите на чертежи самодельных установок и сделайте своими руками то оборудование, которое идеально подойдет вам.

4 Популярные марки ручных станков

Современный рынок оборудования для металлообработки способен удовлетворить любые запросы. Каждый может найти нужный ему станок за вполне приемлемую стоимость. Несложно приобрести и недорогую компактную установку для гибки труб своими руками, и профессиональный напольный агрегат для крупного производственного цеха либо скромной частной мастерской.

Ассортимент механических вальцовочных станков с электродвигателем не менее впечатляющий. Востребованные электромеханические валковые машины производятся уже указанными фирмами, а также российскими заводами. Опишем несколько популярных моделей такого оборудования:

Как видим, выбор вальцовочного оборудования в настоящее время очень хорош. Легко можно приобрести и профессиональные станки для использования на производствах, и любительские агрегаты для бытового применения.

Рассмотрим наглядный пример, как можно сделать прокатный станок своими руками: методы и технологии его изготовления. Но прежде всего, необходимо понять для какой цели этот станок нам потребуется.

Достаточно сложно представить современную повседневную жизнь без металла. Он используется повсеместно, и требует для обработки соответствующего оборудования. Металлургическая промышленность в основном использует современные прокатные станки, которые, в свою очередь, имеют высокую цену. Для самостоятельного же использования и изготовления профтрубы, можно сконструировать прокатно-вырубной станок своими силами.

Для чего используется такое оборудование?

Прокатно-вырубные станки и иная техника для металлообработки чаще всего используется при создании конкретной формы металлической детали. Так как этот материал используется повсеместно, к его обработке подходят с надлежащей ответственностью и вниманием.

Прокатные станки для металлического профиля распространены повсеместно, однако многие и не догадываются, что сделать такое сложное оборудование можно самостоятельно. В силу того, что цена на подобное оборудование крайне высокая, мы наглядно рассмотрим пример, как своими руками изготовить прокатно-вырубной механический станок.

Ярким примером металлических деталей, где при изготовлении используется прокатный станок для профильных труб, являются присутствующие в каждом доме или квартире трубы или радиаторы батарей. Все эти изделия изготавливаются на металлообрабатывающем оборудовании, которое в силу изготовить самостоятельно без каких-либо навыков и глубоких познаний.

Важно: если вы решили самостоятельно изготовить прокатно-высечной тип станка, то для надежности последующих изготавливаемых на нем деталей, к его сборке следует отнестись с надлежащим вниманием и ответственностью.

Разновидности прокатного станка

Как уже стало ясно из ранее сказанного, прокатное оборудование необходимо для переработки металлической заготовки в готовую геометрически сформированную деталь. В данном случае для листового металла используются следующие типы оборудования:

1. Непрерывно-удлинительные, которые позволяют изготавливать металлические трубы с сечением в 110 мм.
2. Пилигримовые станки, что используются при изготовлении массивных труб с диаметром от 400 до 700 мм.
3. Короткоправочные модели оборудования, что используются при производстве бесшовных труб диаметром до 450 мм.
4. Станки трехвалового типа, которые, в свою очередь, применяются для выполнения толстостенных труб, диаметр которых может достигать 200 мм. Нередко такой тип оборудования называют ювелирным прокатным станком.

Важно: на современных заводах металлообработки также нередко применяются широкопрофильные модели гибочной системы установок, что позволяет изготавливать профильные трубы общей длиной до 3 метров.

Составные детали оборудования

Как правило, в состав любого прокатного станка входят три основных составляющих компонента, а именно:

• рабочие клетки;
• передаточные устройства;
• электрические двигатели.

Валы куда помещаются металлические составляющие будущей детали входят в состав рабочей клетки. Также в эту составляющую входят следующие элементы: установочные механизмы, станины, плитовины, а также проводки. За движение всех составляющих компонентов прокатного станка отвечают мощные электродвигатели. Они соединяются с рабочими элементами при помощи муфт, передаточных элементов и шпинделей.

Важно: основной составляющей прокатного оборудования обжимного и заготовочного типа является диаметр вала, а именно величина его рабочей поверхности.

Современные металлообрабатывающие станки могут иметь сразу несколько рабочих клетей, это необходимо для изготовления деталей сложной геометрической формы. Нередко его называют станок для гусиных лапок, что позволяет выполнять работу сразу в нескольких проекциях.

Как правило, такие устройства имеют внушительные габариты и могут обеспечивать рабочую поверхность до 3 метров. Отличительной особенностью современных прокатных станков является работа сразу в трех направлениях для:

1. Изготовления отверстий в металлическом листе.
2. Вытяжки заготовки в трубу.
3. Калибровка изделия, что позволяет задавать диаметр будущей детали.

Важно: работу на прокатном станке может осуществлять лишь квалифицированный специалист, который прошел инструктаж по технике безопасности.

Изготовление прокатной установки своими руками

Для профильной трубы своими руками потребуется изготовить небольшой станок, который существенно отличается от промышленных установок по размерам. Это возможно сделать в повседневных условиях при наличии под станок свободного пространства.

При этом можно отметить, что самодельный станок может позволить вам изготовить детали любой сложности. При его помощи вы достаточно легко сможете сделать проволоку любого диаметра, нарезать листовой металл, что предусматривает кровельное покрытие любой крыши, а также множество иных деталей, что часто востребованы в повседневном быту.

Предварительно вам потребуется подобрать подходящие чертежи, чтобы у вас получился самодельный прокатный станок. После этого предстоит подготовить его компоненты, а именно:

• пара мощных стоек из крепкого металла;
• прут из стали, чей диаметр будет не меньше 5 см;
• верхняя плита с гайками М10;
• две шестерни соответствующего размера;
• зубчатое колесо;
• пружины и упоры;
• а также бронзовые подшипники и втулки.

После того как все компоненты у вас имеются в наличии, можно приступать к изготовлению рабочего станка, который при этом будет достаточно мобильный к перемещению:

1. При помощи болтов из стоек и металлической плиты собирается некое подобие рабочей клети.
2. К этим же стойкам монтируются два рабочих вала. Их предварительно следует выточить из ранее приготовленного стального прута. Также их необходимо закалить, чтобы получить улучшенную прочность металла.
3. Нижний вал монтируется между стоек при помощи подготовленных втулок и подшипников. Верхний вал при этом монтируется на специальные ползуны и является подвижным элементом станка. Движение вверх ползунов ограничивается упорами.
4. Непрерывное сжатие двух отдельных валов обеспечивается за счет пружины, что удерживает их в постоянном напряжении. Она крепится одновременно к плите, основаниям и непосредственно подвижному верхнему валу.

Важно: для обеспечения работы такого станка необходимо синхронное вращение рабочих валов. Решить эту задачу вы можете при помощи зубчатой передачи, что передает вращающий момент шестерне, которая установлена на нижний вал. Таким образом, при помощи рукояти можно запустить в работу устройство.

Сделанная таким образом установка имеет ручной привод. Для ее работы требуется непрерывное вращение. Если ручной механизм остановится, то соответственно и валы перестанут свое вращение. Таким образом, получается универсальное устройство, на котором можно менять компоненты и тем самым изменять профильную пригодность станка.

Плюсы самодельного устройства

В конечном счете все, что вам потребуется для изготовления такого универсального устройства, можно купить по небольшой стоимости в любом строительном магазине либо подобрать нужные компоненты из старых давно забытых вещей, а также подобрать чертежи. В любом случае цена такого станка очень быстро себя окупит, так как изготовить на нем можно детали любой сложности с минимальными затратами на расходный материал.

Важно: аренда прокатного станка обойдется в круглую сумму, из-за чего вы можете размещать объявления и неплохо зарабатывать на своем устройстве.

Сделанная работа достаточно быстро окупается, так как вы можете изготавливать любые детали. Вот лишь небольшой их список:

• профтрубы;
• металлические направляющие для профиля под гипсокартон;
• покрытия для фальцевой кровли;
• элементы для металлосайдинга;
• металлические листы квадратной и прямоугольной формы;
• дополнительные крепления для сайдинга;
• провод для электрической проводки.

Все эти самоделки пригодятся вам при строительстве нового дома или его ремонте. Как показывает практика, листогибочные самодельные станки крайне востребованы, так как их схема не требует сложного изготовления, но при этом позволяет изготавливать массу полезных и нужных деталей.

Видео: прокатный станок своими руками.

Итоги

Таким образом, вручную вы можете сделать прекрасный станок для фальцевания кровельных листов и иных конструкций с минимальными вложениями и трудозатратами, при этом вам больше никогда не потребуется арендовать листогибочные станки или какого-либо иного оборудования для металлообработки.

Настоящие мастера ювелиры уже давно подрабатывают, таким образом, имея стабильную прибыльную подработку, или используют свое самодельное оборудование в качестве основного источника дохода.

Сложно назвать отрасль промышленности, где не применяется металл и изделия из него, для производства которых активно используется прокатный стан. Металлургические предприятия сегодня предъявляют достаточно высокие требования к оборудованию. Именно поэтому современные промышленные машины, в частности прокатные станы, значительно отличаются от моделей, которые выпускались ранее.

Для чего необходимо это оборудование

Потребность в таком прочном и надежном материале как металл постоянно растет, что приводит к необходимости открытия новых металлургических предприятий и модернизации уже работающих. Список отраслей промышленности, в которых без применения металла просто не обойтись, можно продолжать до бесконечности. Это машиностроение, автомобиле- и судостроение, строительная сфера и многие другие.

Для того чтобы металлическая руда превратилась в металлопрокат определенной марки, необходимо выполнить массу основных и вспомогательных операций, для каждой из которых используется специальное оборудование. Одним из основных типов металлургического оборудования, на котором в результате пластической деформации из раскаленной заготовки получается лист металла, является прокатный стан. Именно на нем производится основной объем работ, выполнением которых занимаются металлургические предприятия.

Разновидности прокатных станов

Как мы уже выяснили, прокатный стан - это оборудование, на котором за счет последовательно выполняемых операций металлическая заготовка превращается в сортовой прокат с требуемыми геометрическими параметрами. В зависимости от параметров конечного продукта, эти машины могут быть нескольких типов. Заготовочные и обжимные (слябинги и блюминги) предназначены для получения из крупного слитка металла заготовки, которая поступает для дальнейшей обработки на специальное прокатное устройство. К оборудованию последнего вида, на котором уже получают металлический прокат требуемой конфигурации, относятся сортовые, трубные и проволочные станы.

К категории сортовых станов относится оборудование для производства различных видов проката. Так, это могут быть станы для , уголков, швеллеров, рельсов и др. В зависимости от своих функциональных возможностей, такие станы могут быть крупно- и среднесортными, рельсопрокатными и категории MPS, на которых получают профили различного сечения. Листовые прокатные станы, способные обрабатывать заготовки методом холодного или горячего деформирования, используются для получения металлических плит (толщина 50–350 мм), листового металла (3–50 мм) и полос (1,2–20 мм). Готовые изделия после производства сматываются в рулоны массой до 50 тонн.

Классификация прокатных станов, на которых производятся различные виды бесшовных труб, разделяет их на следующие категории:

• непрерывно-удлинительные, на которых производят трубы сечением до 110 мм;
• короткоправочные станы, необходимые для производства труб диаметром 60–450 мм;
• оборудование трехвалкового типа - для изготовления диаметром 35–200 мм (трубы, получаемые на таком оборудовании, отличаются пониженной степенью разностенности);
• пилигримовые станы, используемые для изготовления бесшовных труб значительного диаметра (400–700 мм).

На современных предприятиях применяются также станы деталепрокатного или специального типа. Используются они для производства профильных и трубных заготовок, длина которых не превышает 3 метров. Кроме того, возможности такого оборудования позволяют изготавливать с его помощью заготовки в виде шаров, гнутых профилей, зубчатых колес, винтов, труб с ребристым сечением и др. Доработка заготовок осуществляется уже на предприятиях, которые используют их для производства своей продукции.

Составные элементы прокатного стана

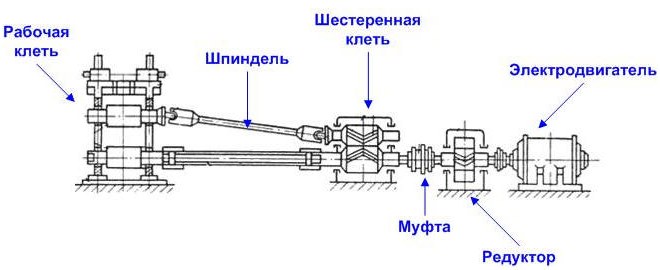

Конструкция любого прокатного стана включает в себя три основных элемента: так называемые рабочие клети, передаточные устройства и приводные электродвигатели. Валки, по которым перемещается листовой или профильный металл, входят в состав рабочих клетей. Также они включают в себя установочные механизмы, станины, плитовины и проводки. Движение всех рабочих частей прокатного стана обеспечивают мощные электродвигатели, которые соединяются с ними посредством элементов передаточного устройства: муфт, шпинделей и шестерен.

Следует знать, что основной характеристикой прокатных станов заготовочного и обжимного типа является диаметр рабочего валка. Если же в процессе обработки заготовки используется сразу несколько рабочих клетей, то в качестве такой характеристики используется диаметр валка, на котором выполняется финишная операция.

Сортовой прокатный стан, где получают изделия сложной формы и с достаточно точными геометрическими параметрами, включает в себя сразу несколько клетей, через которые прокат проходит последовательно в процессе своей обработки.

На современных предприятиях сегодня применяют универсальные прокатные станы, оснащенные 3-мя или 5-ю рабочими клетями. Часть валков таких станов (2–3) имеет диаметр 1350 мм, остальные - 800 мм. Оборудование для получения листового проката значительной толщины, как правило, оснащается одной или двумя рабочими клетями. Рабочая ширина таких станов, формируемая длиной валков, находится в диапазоне 3,5–5,5 метров. Стан для листового металла, чаще всего, оснащается дополнительными рабочими клетями с вертикальными валками, которые обеспечивают обжатие боковых кромок формируемого листа металла. Листовой металл в виде полос производится на устройстве, оснащенном 10–15 рабочими клетями, оборудованными горизонтальными валками с длиной 1,5–2,5 метров и вертикальными валками для обжимания торцов.

У прокатного стана, как видно из его конструкции, может быть значительная длина. Наиболее примечательно в этом плане трубопрокатное оборудование, в состав которого включено одновременно три стана. На первом из них выполняется прошивка отверстия в металлической заготовке, на втором - вытяжка заготовки в трубу, на третьем - калибровка, которая осуществляется для придания готовому изделию требуемого диаметра. На деталепрокатных станах заготовка подвергается как винтовой, так и поперечной обработке.

Изготовление прокатного стана своими руками

Если вам необходим маломощный прокатный стан для использования в домашней мастерской, то его вполне возможно сделать своими руками. Использовать такое оборудование, несмотря на простоту его конструкции, можно для выполнения различных видов работ. Так, с его помощью получится самостоятельно изготавливать проволоку различного диаметра, рихтовать или резать листовой металл, толщина которого не превышает 0,5 мм.

Для того чтобы изготовить такое прокатное оборудование, понадобятся следующие конструкционные элементы: две мощные стойки, стальной прут диаметром 5 см, верхняя плита, болты с гайками (М10), две шестерни и зубчатое колесо, бронзовые втулки и подшипники, пружины и упоры.

Собирается конструкция такого самодельного прокатного стана в следующей последовательности:

• из стоек и стальной плиты путем их соединения при помощи болтов и гаек создается подобие клети;
• на стойках монтируют два рабочих вала, которые предварительно вытачивают из стального прутка и закаляют для придания им повышенной твердости;
• нижний вал устанавливается между стоек при помощи втулок с подшипниками, а верхний вал, являющийся подвижным, монтируется на специальные ползуны, движение которых вверх ограничивается упорами;
• постоянное сжатие двух рабочих валов обеспечат пружины, которые следует закрепить одновременно на плите-основании и верхнем валу.
