Станки где делают ламинат. Технология производства ламинированных напольных покрытий. Бизнес на производстве ламината: как открыть, преуспеть, и получать прибыль в этом направлении

Производство ламината – технологически сложный процесс, который требует использование специальных технологий и оборудования, сырья и материалов. Первые попытки сделать напольное покрытие, отдаленное напоминающее современный ламинат, датируются концом 70-х годов прошлого века, когда в этом направлении активно работала шведская компания Perstorp. Предприятие тогда специализировалось на изготовлении стройматериалов и проведении монтажных работ, поэтому в Европе было широко известно.

Первый прототип ламината имел всего два слоя. Для их соединения использовался термически активный клей, но только через несколько лет стала применяться технология высокотемпературного прессования.

Аналог современного ламината, выпущенный компанией Perstorp, появился только в конце 80-х годов. Тогда в этом направлении работало достаточно много компаний, но наиболее успешным было немецкое предприятие Hornitex. Эта компания использовала инновационные технологии и оборудование для изготовления ламинированного пола нового поколения, поэтому ей удалось создать напольное покрытие с неплохими рабочими характеристиками и высокой износостойкостью. Именно немцы первые стали делать ламинат, состоящий из 4-х слоёв.

Сегодня компании используют аналогичные технологии для выпуска ламинированных полов. Если говорить кратко, то процесс производства включает в себя следующие стадии:

  • Изготовление ХДФ плиты.
  • Импрегнация верхних слоев.
  • Соединение всех 4-х слоев под высокотемпературным воздействием.
  • Процесс облицовки досок.
  • Распиловка и фрезеровка ламинированных досок.

Сначала выполняется создание ХДФ-плиты, которая представляет собой модифицированную версию ДВП, обладающую повышенной плотностью (более 850 кг/куб.м.). По мере увеличения плотности плиты, будут расти и ее основные эксплуатационные характеристики – прочностные показатели и устойчивость к воздействию влаги.

  1. В качестве основного сырья для производства плиты используется древесина (зачастую сосновая), очищенная от коры. Ее обрабатывают на спецоборудовании до состояния щепы. После этого полученную щепу промывают, убирая тем самым посторонние частицы (различные загрязнения), прогревают паром в специальных емкостях до 170-180 градусов, что позволяет размягчить сырье. Нагревание приводит к тому, что щепа становится пластичной, поэтому затем ее измельчают на волокна.
  2. В полученной массе из волокон древесины добавляют разнообразные компоненты и связующие элементы (полимеры, смолы и т.п.). Далее древесную массу просушивают, убирая из нее практически всю влагу.
  3. Затем высушенная древесная масса поступает на транспортер, где ее выравнивают и предварительно прессуют, что позволяет уменьшить толщину слоя и убрать весь воздух. Именно на этом этапе древесная масса становится похожа на готовую плиту.
  4. Продвигаясь дальше по конвейеру, выполняется обрезка древесной плиты по длине и ширине на заданные габаритные размеры.
  5. Далее готовые древесноволокнистые плиты охлаждаются и складируются.
  6. На последнем этапе ХДФ плиты подвергаются шлифовке и калибровке. Специальные станки делают их максимально ровными.

В том случае, если требуется добиться предельно возможной влагостойкости ХДФ плиты, на одном из этапов древесная масса пропитывается специальными гидрофобными составами.

Импрегнация верхних слоев

При производстве ламината импрегнация представляет собой пропитку материала различными смоляными составами и жидкими защитными компонентами. Разные производители используют различные составы, чтобы пропитать материал. От используемой рецептуры и технологии будут зависеть прочностные и износостойкие свойства поверхности, в том числе и класс эксплуатации. При пропитке зачастую применяются частицы корунда, улучшающие характеристики панели.

Для импрегнации используется обычно специальная система валов, где верхние слои ламинированного покрытия проходят через ванны, заполненные смолами и разнообразными добавками, где они пропитываются и высушиваются.

Интересно отметить, что многие крупные компании, которые специализируются на выпуске ламинированных полов, давно отказались от импрегнации верхних слоев, т.к. закупают эту часть ламината уже готовой у специализированных фирм.

Облицовывание плит

Чтобы получить качественную ламинированную панель, требуется подвергнуть заготовку в виде ХДФ плиты облицовке с помощью оверлея (защитного слоя), пленок из специальной бумаги и смолы. Для этого могут быть использованы различные технологии. Можно выделить следующие методики производства:

  • CML, RML.
  • ELESGO.

Какие-то из этих методов используются уже достаточно давно, а некоторые являются самыми современными. При этом разные производители могут использовать и традиционные, и современные методики. При выборе ламината для своего дома было бы неплохо уточнить, какая именно технология применялась заводом.

Технологии HPL и CPL

Изначально для производства ламината использовалась только технология HPL, которая представлена в виде процесса каширования. Этот процесс подразумевает склеивание слоёв ламината с использованием специальных клеевых составов. Склеивание может происходить горячим, теплым, холодным способами. Чаще всего применялся и применяется горячий способ склеивания, потому что при его использовании получается достаточно высокое качество соединения материалов.

Этапы процесса следующие:

  1. Сначала выполняется зачистка склеиваемых материалов от загрязнений.
  2. Далее осуществляется нанесение клеевого состава и специального отвердителя.
  3. Затем два слоя, которые нужно соединить, при температуре в районе 250-300 градусов подвергают прессованию при давлении в 200-250 Мпа.

На первом этапе происходит склеивание декоративного слоя и оверлея. В процессе склеивания могут быть использованы верхние слои и до, и после импрегнации. Если пропитка уже была осуществлена, то при соединении слоев высокотемпературным прессованием клеевые составы дополнительно не добавляются.

На втором этапе, чтобы получить уже готовое изделие, склеиванию подвергаются сразу несколько слоев: верхний, основание в виде ХДФ плиты, нижний стабилизационный слой.

CPL – это один из современных видов технологии HPL, при котором для соединения слоев применяются специальные прессы, представленные в виде конвейеров. При использовании технологии CPL верхний слой проходит через вальцпрессы, которые нагреты до высокой температуры, в результате чего он прикатывается к основанию из ХДФ.

Технологии DPL, CML и PDL

Чаще всего современные производители ламината используют технологию DPL. При ее применении подразумевается выполнение одновременного прессования при высокотемпературном воздействий всех слоев ламинированной панели. Самое важно, что данная технология не подразумевает использование клеевых составов, потому что слои предварительно подвергаются процессу пропитки меламиновыми смолами, поэтому именно с их помощью и происходит склеивание поверхностей, т.к. при температуре в 200-250 градусов смола расплавляется и соединяет слои. После нагревания и отверждения меламиновая смола и верхний защитный слой образуют единый поверхностный слой ламинированного пола.

В ряде случаев производители могут дополнительно использовать слои крафт-бумаги, которая размещается между декоративным слоем покрытия и HDF-плитой. Такой подход позволяет на некоторый уровень улучшать качество ламината. Эта технология является разновидностью DPL и называется CML (RML).

В последние годы распространение получила технология PDL, которая подразумевает использование специального оборудования, с помощью которого есть возможность нанести декоративный рисунок (например, имитацию камня или породы древесины) непосредственно на HDF плиту. При применении данной технологии снижаются трудозатраты производства, потому что нет необходимости дополнительно заниматься созданием декоративного слоя и использованием бумаги/картона.

Если производитель использует технологию ELESGO, то процесс изготовления подразумевает особенный способ создания верхнего защитного слоя покрытия. Отвердевание смоляных и иных жидких компонентов в этом случае происходит под воздействием электронного луча, при этом станки для прессования и высокотемпературного воздействия не используются. Также среди отличий можно выделить то, что при использовании этого способа производства применяются акрилатные смолы, а не стандартный меламин.

ELESGO подразумевает, что верхний слой ламината будет состоять сразу из трех дополнительных слоев. В процессе производства декоративный слой покрывается сразу двумя слоями оверлея, которые были сделаны из акрилатных смол и корунда. Такой подход позволяет придать ламинированному полу достаточно высокие прочностные характеристики, повышенную стойкость к возникновению царапин и эксплуатационному истиранию.

После соединения этих трех слоев полученный «пирог» облучают электронным лучом, что и позволяет материалам отвердеть и создать на поверхности эластичную пленку повышенной прочности.

Далее производство ламината происходит стандартным способом: на ХДФ плиту с двух сторон наносится температурно-активный клеевой состав, после чего все основные слои ламинированной панели спрессовываются под воздействием высокой температуры и пресса.

Основным достоинством применения технологии ELESGO является то, что в процессе изготовления не применяются растворители, что и позволяет получить продукцию с максимально возможным уровнем экологичности. Акрилатные смоляные составы такие являются антистатичными, максимально прозрачными, поэтому полученный таким образом декоративный слой имеет отличный внешний вид.

Распиловка и фрезерование

Чтобы получить ламинированные панели нужного размера, на последнем этапе изготовления ламината применяется распиловка и фрезерование. Нарезка листов ламината на доски требуемого размера происходит с помощью специального распиловочного оборудования.

Как только панели будут нарезаны, они отправляются на фрезеровку, где происходит создание замковой системы ламинированного покрытия, нарезка шипов и пазов в торцевой части панели. Замковая система от разных производителей может иметь различную конфигурацию — всё будет зависеть от применяемых технологий и решений.

После распиловки и фрезерования многие производители дополнительно подвергают доски обработке водостойкими восковыми составами, чтобы наделить материал влагостойкими характеристиками. Только после этого происходит зачистка готовых изделий, выполняется их упаковка, складирование и транспортировка до точек продаж.

Процесс изготовления ламината совершенствуется постоянно. Активно развиваются следующие направления:

  • Модернизация процесса производства в целом.
  • Технологическая модернизация ламинированных панелей (улучшение функциональности и износостойкости замковых соединений, наделение досок теплоизоляционными и звукоизоляционными характеристиками, улучшение стойкости всего покрытия к воздействию жидкостей и т.д.).
  • Улучшение внешнего вида ламинированного пола (использование различных дизайнерских решений, создание структурности материала, вариация форм и размеров готовых изделий).

С каждым годом характеристики ламината улучшаются, поэтому вскоре именно этот вида напольного покрытия станет самым востребованным среди частных и корпоративных клиентов. По мере улучшения качества панелей, в условиях высокой конкуренции наблюдается и снижение цены, поэтому современный ламинат может сегодня позволить себе каждый.

С недавних пор строительный рынок стали завоёвывать ламинированные напольные покрытия, тем самым вытесняя такие материалы, как линолеум, ковролин и паркет. Причиной такой популярности является невысокая цена материала и отличные эксплуатационные характеристики. Давайте узнаем, из чего сделан ламинат, как его производят и где применяют.

Когда появился ламинат?


Родиной ламината является Европа, а начало производства покрытия пришлось на середину восьмидесятых годов прошедшего столетия. Поэтому и по сей день европейский ламинат, считаются самым лучшим. Конечно, прогресс не стоит на месте и ламинированные изделия стали производиться в Китае, Украине и России.

Хотя современное производство ламината и можно назвать безупречным, но совершенствованию нет предела, и с каждым днём разрабатываются всё новые технологии. Так, раньше присутствовали модели ламината, имитирующие различные породы деревьев, а сейчас на поверхности пола можно изобразить мрамор, гранит, цветы, фрукты и даже 3D изображения. Помимо этого на строительном рынке появились модели с фактурным покрытием, чего раньше не было. Учитывая стремительный рост популярности и частое усовершенствование технологии производства, качество продукции гарантирует соответствующий сертификат на ламинат, тем самым удаляя с рынка недобросовестных производителей.

Где применяется ламинат?


Благодаря своим прекрасным эксплуатационным качествам, ламинат может применяться практически в любой сфере деятельности:

  • Частное строительство. Так как ламинат производится во всевозможных цветовых гаммах и при этом обладает отличной износостойкостью, то он практически идеально подходит для использования в домах и квартирах;
  • Офисы, магазины и другие общественные помещения. В местах с повышенной нагрузкой на покрытие срок службы ламината составляет 5 и более лет, при этом этот показатель зависит от качества материала и добросовестности производителей. Также защитный слой ламината не потеряет свой вид даже при интенсивном передвижении по покрытию;
  • Спортивные и промышленные комплексы. Превосходные прочностные качества покрытия позволяют установку ламината в местах с чрезвычайно высокой нагрузкой. Например, покрытие легко выдержит вес станков, спортивного инвентаря и другого оборудования.

Ламинат с каждым днём завоёвывает всё новые вершины, и находит применение практически в любой сфере деятельности человека. И главной причиной этому является невысокая цена материала в сочетании с качеством и долговечностью.

Из чего состоит ламинат?


Производство напольных ламинированных покрытий напоминает создание «бутерброда», состоящего из четырёх слоёв, каждый из которых выполняет свою функцию:

  • Защитный верхний слой – представляет собой нанесённый на основу слой защитного покрытия. Выполняется он из меламиновых или акриловых смол, которые выдерживают нагрузки в виде царапин, ударов и вдавливаний;
  • Декоративный слой – бумага с нанесенным на нее рисунком. Может имитировать различные материалы и «отвечает» за внешний вид покрытия;
  • Основной слой – является «сердцем» ламината, ведь на него возложены все основные функции (тепло- и шумоизоляция, крепость конструкции). Основной материал для ламината – ДВП (древесные опилки, которые проходят специальную термическую и прессовочную обработку);

Важно! Основной слой должен быть качественно обработан, ведь от него зависит качество всего материала.

  • Стабилизационный слой – данное покрытие наносится с целью увеличить жёсткость всего изделия и предотвратить его от деформации. Также на стабилизирующий слой может крепиться дополнительная шумоизоляция.

На какие классы делится ламинат?


В зависимости от толщины верхнего защитного слоя и добавок входящих в состав, ламинат может приобретать различный класс противодействия износу.

Поэтому ламинат разделяют на две группы каждая из которых имеет по три класса:

  1. Бытовая группа:
    • Первый класс или 21 – предназначен для незначительных и непостоянных нагрузок. Идеально подходит для спален, кабинетов и библиотек;
    • Второй класс или 22 – изготовление ламината такого класса подразумевает средние нагрузки. Его можно использовать для гостиных, детских комнат и т. д.;
    • Третий класс или 23 – такой ламинат способен выдерживать повышенные нагрузки и прекрасно подходит как для кухонь, так и для гостиных и прихожих.
  2. Коммерческая группа:
    • Первый класс или 31 – предназначены для применения в небольших офисных помещениях, конференц-залах, где присутствуют небольшие нагрузки;
    • Второй класс или 32 – эта группа ламината применяется для больших офисных помещений, приёмных, небольших магазинов и т. п. Этот класс рассчитан на нагрузки средней величины;
    • Третий класс или 33 – предназначен для больших и частых нагрузок. Например, супермаркеты, кинотеатры, спортзалов и других больших помещений.

Совет! Если в домашних условиях применить коммерческий ламинат, то можно надолго продлить срок жизни покрытия пола, но обойдется это значительно дороже.

Как производится ламинат?

На данный момент существует несколько технологий производства ламинированных покрытий, а именно:

Производство по технологии DPL


Основной массой производимого ламината является покрытие, созданное по технологии DPL, то есть прямого прессования. Этот вид производства являет собой стандарт ламината, что закреплено в ГОСТе, ведь эта технология была первоначальной и она служит основой для других.

Согласно этой технологии первоначальным действием является создание основы, а именно пропитка и прессования пиломатериалов в прочный лист ДВП. После чего производится нарезка на доски и обработка защитными слоями. Вначале налаживается декорирующий слой бумаги, который защищается меламиновой или эпоксидной смолами. Снизу на доску накладывается лист бумаги и стабилизирующее покрытие. Иногда дополнительно накладывается шумоизолирующее покрытие.

Процесс склеивания происходит в специальном прессе под давлением 2000-3000 кг/м2 и температуре не ниже 200 градусов. Время склеивания занимает всего лишь 1 мин. После остывания доски, происходит нарезание и ламинат в упаковке с указанием классности отправляется в торговую сеть.

Производство по технологии HPL

Согласно этой технологии производства, которая осуществляется при высоком давлении, получается добиться особо прочного покрытия. Процесс прессования происходить в две стадии:

  • Вначале формируется поверхностное покрытие, в которое входит несколько слоёв крафт-бумаги, декоративный и защитный слои.
  • Затем, как и в предыдущей технологии, к базовому покрытию приклеивается верхний слой.

Интересно знать! Ещё по этой технологии производят высокопрочные столешницы для кухонных гарнитуров, а также другие высокопрочные отделочные материалы.

К сожалению, эта технология производства является дорогостоящей, ведь для создания ламелей требуются большие производственные затраты.

Готовая продукция обязательно пакуется в герметичную плёночную обмотку. Чаще всего для товара создаётся упаковка или коробка ламината, что защищает поверхность, от попадания пыли и грязи, которая будет служить абразивом и тем самым повредит декоративный слой ламелей.

Производство по технологии CPL


Эта технология является аналогом DPL, за исключением всего лишь одного момента, здесь ещё присутствует дополнительный слой крафт-бумаги, что служит дополнительным укрепляющим элементом.

Производство по технологии DPR

Это современная высокоэффективная технология производства ламината. Главным её преимуществом является отсутствие бумажного слоя, который играет роль декорации. При этом декоративное покрытие наноситься напрямую к базовому ДВП листу. Согласно технологии нанесения рисунка на плиту наносится специальный пропитывающий материал, после чего производится подогревание, а затем нанесение декорации.

Данная технология имеет ряд преимуществ перед её предшественниками:

  • Технология позволяет наносить всевозможные рисунки, яркие цветовые комбинации и даже 3D изображения;
  • Производство ламината получается гораздо дешевле;
  • Благодаря упрощению производства эта технология позволяет производить ламинат небольшими эксклюзивными партиями.

Важно! Готовый материал обязательно должен правильно храниться, для этих целей ламинат в пачке герметично запечатываю, тем самым предотвращая попадание разрушающей пыли и влаги.

Выводы


Как можно было убедиться, производство ламината, является сложным высокотехнологичным процессом, для которого применяется специальное оборудование, а также специальные складские помещения с отличной вентиляцией, в которых фасованный материал хранится определённое время. Хотя материал и пакуется в отдельные коробки, в которые помещается от 9 до 12 ламелей и вес упаковки ламината при этом колеблется в районе 15 кг, но разные партии должны храниться в общих упаковках.

предназначен для защиты от внешних воздействий.

Это специальная бумага, имитирующая структуру и цвет различных пород деревьев или керамической плитки.

Основа ламината, древесноволокнистая плита высокой плотности.

предназначен для защиты HDF плиты от деформации и защиты ламината от влаги.

При помощи этих замков панели ламината плотно скрепляются между собой без применения клея.

Из плиты HDF c импрегнацией верхних слоев – это процесс состоящий из следующих этапов:
облицовывание плиты;
распил и фрезерование панелей;
упаковка.

Импрегнация – это пропитывание материала специальными составами. Верхние слои ламината пропитываются смолами с различными добавками, при застывании, которые образуют прочный слой. От рецептуры составов для пропитки зависит прочность и износостойкость верхнего слоя ламината, а следовательно и его класс.В основном производители ламината не занимаются импрегнацией верхних слоев, а покупают их уже готовыми.

производит ламинат прямого прессования DPL. При технологии DPL происходит одновременное спрессовывание при высокой температуре всех слоев ламината. При этой технологии производства ламината не используется клей, так как применяются слои прошедшие процесс импрегнации, которые при горячем прессовании (до 200°С) плавятся и склеивают поверхности. После отверждения, смола и оверлей превращаются в монолитный поверхностный слой ламината.

Для получения ламинированной плиты необходимо произвести облицовку HDF плиты бумажно-смоляными пленками и оверлеем.

Последним важным этапом производства является изготовление ламината необходимого размера. При помощи распиловочного оборудования для ламината листы ламината нарезаются на необходимые размеры. У каждого производителя ламината свои размеры ламината. После нарезки на пластины, при помощи фрезеровочного оборудования, из кромок ламината вырезаются шип и паз. Современные плиты HDF позволяют вырезать шип и паз определенного профиля, которые называют замками ламината. При помощи этих замков панели ламината плотно скрепляются между собой без применения клея. От качества замка ламината и прочности листа HDF зависит качество, прочность и плотность соединения панелей ламината.

Происходит упаковка в термоусадочную полиэтиленовую (ПЭ) пленку готового ламината.

Состоит из:

1. Станок для ламинирования ZYX1400; ZYX1600.

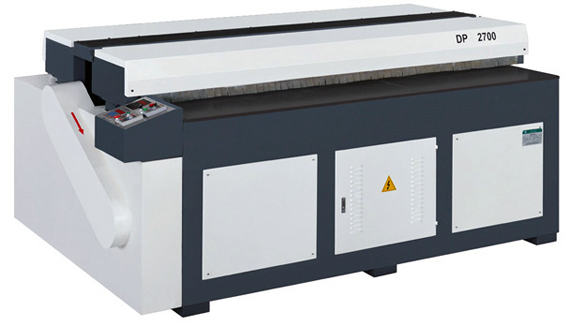

2. Станки для распиловки ламината DP-2700.

3. Линия для фрезерования замка click на ламинате FHZ525+FHH625.

4. Станок для упаковки ламината TS-200.

Производительность линии в смену (8 часов) составляет: 700 м2. Необходимая площадь цеха (без склада готовой продукции): 450 м2.

Автоматическая состоит из следующих основных узлов:

1. .

2. Линия веерного охлаждения.

3. Линия для распиловки ламината.

4. Линия фрезеровки замка ламината.

5. Линия упаковки ламинированного пола.

Производительность линии в смену (8 часов) составляет: 1000 м2. Необходимая площадь цеха (без склада готовой продукции): 900 м2.

Применяется при производстве ламината. изготавливается под различные размеры плит ХДФ: 2800×2070 мм, 2440×1220 мм, 2440×2070 мм, 2620х2070 мм. Прессы высокого давления "ZYX" имеют различную производительность и усилие прессования, поставляются с подающим и приемным столом.

Общее давление (т) 1400 1600
Удельное давление (кг/см2) 27,4 27,4
Расположение цилиндров
верхнее верхнее
Диаметр гидроцилиндров (мм)
340 380
Количество гидроцилиндров (шт)
6 6
Производительность (шт/день) 1200
1200
Размер плиты (мм)
2440х1220
2620х2070
Максимальное раскрытие плит (мм) 200
200
Мощность бойлера (КВт) 31 31
Габаритные размеры (мм) 3300х2000х3500 3700х2200х3500
Масса станка (кг) 17000 20000

Предназначен для поперечной распиловки ламината на необходимые размеры. У каждого производителя свои размеры ламината.

Максимальная ширина плиты (мм)
2700
Максимальная высота пропила (мм) 30
Диаметр пил (мм)
180-250
Посадочный диаметр пил (мм)
75
Частота вращения пил (об/мин)
2500
Суммарная мощность (КВт) 23,7
Скорость подачи (м/мин)
3-15
Габаритные размеры (мм) 2000х3300х1350
Масса станка (кг) 3450

Предназначен для продольной распиловки ламината на необходимые размеры для последующего фрезерования ламината.

Максимальная ширина плиты (мм) 1250
Высота пропила (мм) 6-20
Диаметр пил (мм) 300
Посадочный диаметр пил (мм) 80
Частота вращения пил (об/мин) 2900
Мощность подачи (КВт) 1,1
Мощносить главного двигателя (КВт) 15
Скорость подачи (м/мин) 10-40
Габаритные размеры (мм) 1350х1200х1350
Масса станка (кг) 600

Автоматическая высокоскоростная линия предназначена для изготовления замка (Click) на ламинате. Она оснащена дополнительными прирезными шпинделями, что исключает сколы по всему периметру заготовки и гарантирует высокое качество готового изделия. Рабочая поверхность стола оснащена твердосплавными платинами, что обеспечивает долговечность работы оборудования и уменьшает износ поверхности стола. Приемный стол оснащен автоподатчиком заготовок для увеличения скорости подачи до 80 м/мин.

Немецкий электромотор SEW с высоким крутящим моментом и встроенным индустриальным контроллером подачи PID, достигающий высокой скорости подачи 80 м/мин.
Разработанные V-HOLD прецизионные линейные направляющие с твердосплавными пластинами для высокоскоростных подач (увеличивают износостойкость и уменьшают трение о стол).
Система контроля – SIEMENS с мультифункциональным и интуитивно понятным интерфейсом, легкость управления и настройки.
Французская система подготовки воздуха Legris.
поставка алмазного инструмента.
Контроль размера входного материала для безопасной работы.
Система воздушного обдува высокого давления, удаляющая пыль и стружку с направляющих и стола.
Контроль заготовки по толщине на шипорезе.
Твердость покрытия стола HV-700-1000, уровень твердости YG8.
Запатентованные вертикальные шпиндели для прецизионной фрезеровки деталей.
Пылезащитные инверторы компании SIEMENS.
Комбинированная система подачи равномерно распределяет давление по всей площади обрабатываемой заготовки.
Технические характеристики
Скорость подачи (м/мин) 20-80
0,75
Габариты (мм) 3100х600х1400
Максимальная ширина обработки (мм) 250
Минимальная ширина обработки (мм) 95
Скорость подачи (м/мин) 20-80
Мощность привода подачи (КВт) 9
6000-8000
6х8КВт
4х6,5КВт
1,5
Диаметр шпинделей (мм) 40
280
120
Суммарная мощность (КВт) 83
Скорость подачи (м/мин) 20-80
Суммарная мощность (КВт) 2
Габариты (мм) 2880х600х1400
Максимальная длина заготовки (мм) 2500
Минимальная длина заготовки (мм) 400
Скорость подачи (м/мин) 10-60
Мощность привода подачи (КВт) 5,5
Частота вращения шпинделей (об/мин) 6000-8000
Мощность вертикальных шпинделей 6х6,5КВт
Мощность финишных шпинделей "Click" 4х6,5КВт
Мощность двигателя регулировки ширины (КВт) 1,5
Диаметр шпинделей (мм) 40
Диаметр инструмента на шпинделях (мм) 220-250
Диаметр аспирационных патрубков (мм) 120
Суммарная мощность (КВт) 92,6

Предназначен для полуавтоматической упаковки в термоусадочную ПЭ пленку готового ламината.

Какое помещение потребуется для цеха производства.
Ламинат изготовляется из дерева, которое очищается от коры и измельчается. Из щепы создается плита высокой плотности. От степени плотности зависит влагостойкость и прочность готового изделия. Процесс изготовления довольно сложный, требуемый использования специфического оборудования, поэтому цех необходимо выбрать просторный. Также, обратить внимание на влажность в помещении, так как ламинат не имеет особых влагостойких качеств. Арендуемый цех должен быть отапливаемым, размером порядка 2 000 кв.м. В зависимости от стоимости аренды в определенном городе, цена может составить 1-5$ за 1кв.м.

Персонал для бизнеса ламината.
Непосредственно для производственного процесса понадобится не менее 15 человек, имеющих опыт подобной работы. Заработная плата такого сотрудника составляет от 500$ в месяц. Для развоза готовой продукции, нужно нанять водителей, возможно с собственным авто. Заработная плата водителя составит от 400$ и возможны затраты на амортизацию. Для обслуживания процесса заказа и доставки понадобится 2-3 оператора и 4 грузчика. Это не высококвалифицированный персонал, заработная плата их может составлять порядка 400$. Для операторов можно ввести мотивационную программу, с начислением бонусов, в зависимости от объема заказов. Это позволит заинтересовать их в качественном обслуживании клиентов. Для учета ведения бизнеса и заполнения бухгалтерских отчетов, необходимо нанять бухгалтера с опытом работы, зарплата которого начисляется от 800$.

Подбор оборудования.

Производство ламината происходит в несколько этапов:
1. Изготовление древесной плиты.
2. Насыщение верхнего слоя химическими веществами.
3. Облицовка.
4. Распиловка панелей согласно заданных размеров.
5. Упаковка.
В связи с этим, для создания бизнеса в сфере производства ламината понадобится определенное оборудование: автомат для чистки, станок, сушильная камера, упаковочная машина. Минимальная стоимость всего перечисленного составляет от 500 000$. Для обеспечения приемов заказов и ведения учета, потребуются компьютеры, телефоны и прочая техника (стоимость от 10 000$).

Поиск клиентов. Использование эффективных рекламных средств.
Для данного производства наиболее эффективным будет поиск клиентов посредством интернет-ресурсов. Для этого необходимо создать свой сайт (стоимость от 100$) и эффективно "раскрутить" его в сети (в зависимости от требуемого трафика стоимость услуги составляет 200-800$). Сайт необходимо наполнить актуальной информацией о качестве и стоимости ламината, указать способы осуществления заказа, доставки, контактную информацию, создать форму обратной связи. Вся эта информация принимает участие в раскрутке сайта посредством поисковых систем (СЕО-продвижение). Написание текстов лучше доверить профессионалам, которые пропишут их под запросы потенциальных клиентов и повысят возможность вывода сайта в ТОП. Это позволит клиентам самим находить компанию. Дополнительно необходимо запустить рекламную кампанию, включающую контекстную и таргетированную рекламу (стоимость от 200$). Можно заказать все эти мероприятия в профильной компании, которая предоставит скидку за комплексный заказ.

Сбыт готовой продукции.
Для данной сферы деятельности, оптимальным процессом сбыта будет доставка непосредственно клиенту, без участия посредников. Процесс лучше наладить таким образом, чтобы осуществлять доставку в кратчайшие сроки. Стоимость и условия необходимо прописать на сайте и озвучивать клиентам при заказе, во избежание недоразумений. Также послужит конкурентным преимуществом для компании осуществление бесплатной доставки от определенной суммы заказа или постоянным клиентам. Чтобы наладить бесперебойность работы, необходимо четко понимать объемы поставок, учитывать время разгрузки/погрузки товара, время на доставку, а также правильно рассчитать график работы водителей. Второй вариант линии сбыта, который лучше налаживать, когда объемы производства значительно вырастут, это создание дилерской сети.

Требуемые инвестиции в цех.
Вложения в производство бизнеса составят от 524 000$, без учета затрат на закупку сырья, объем которого будет определятся в зависимости от широты рынка и частоты получения заказов.
- Оборудование - от 510 000$;
- Аренда - от 2 000$ в месяц;
- Фонд заработной платы - от 11 000$ в месяц;
- Маркетинг (создание сайта, реклама) - 800$.
Необходимо также учитывать затраты на сертификацию продукции. При производстве ламината используются химические вещества, поэтому наличие технических условий на производство и гигиенического сертификата на продукцию обязательно. Существуют компании, которые проводят необходимый анализ продукции и выдают сертифицированную документацию.

Окупаемость бизнеса.
Рентабельность бизнеса по производству ламината составляет в среднем 30%. Окупаемость проекта - порядка 12-15 месяцев. Для уменьшения периода окупаемости, необходимо правильно наладить процесс производства, соблюдать технологию, выпускать товар высокого качества, нанять квалифицированных работников, создать постоянный клиентский поток, посредством проведения рекламных кампаний, устанавливать конкурентную цену и варьировать ее согласно колебаний рынка, обеспечить бесперебойность поставок.


Объем спроса на ламинат в 2010 году удвоится. Рост рынка ламинированных напольных покрытий будет вызван тенденцией замещения ламинатом, в первую очередь, напольных покрытий из ПВХ (линолеума). При этом основной тенденцией развития рынка ламинированных напольных покрытий будет являться вытеснение российским ламинатом импортной продукции.

Все мировые производители ламинированных напольных покрытий выполняют полный цикл работ, включающий:

  • Производство древесноволокнистой плиты-основы
  • Облицовывание плит
  • Фрезерование напольных панелей

Технология производства древесноволокнистых плит (МДФ)

Подготовка сырья (изготовление щепы)

Круглый лес подвергается окорке (wood debarking) в барабанном окорочном станке. Затем очищенные от коры бревна поступают на рубительную машину, в которой получают щепу (chipping).

Щепа проходит через систему сит (screening), где механической сортировкой делится на крупную и мелкую фракции. Отсортированная щепа из сортировочной установки с помощью ленточного конвеера подается непосредственно в сепаратор для промывки щепы. Все мелкие посторонние включения, которые могут оказаться в щепе (грязь, песок, мелкие камешки, стекло и т.п.) вымываются горячей водой и оседают на дне емкости.

После мойки щепа попадает в бункер, где нагревается паром до 95-100 градусов Цельсия, для того, чтобы - независимо от погодных условий - обеспечить одинаковую температуру и влажность щепы на входе в пресс.

Затем материал попадает на несколько минут еще в одну емкость, где под высоким давлением горячего пара мы делаем обогрев до 165-175 градусов.

Прогретая щепа становится очень пластичной - ее можно качественно размельчить, не затрачивая большого количества энергии. Очищенная от примесей щепа нужной фракции готова к размолу на волокно.

Подготовка волокна

Размельчение щепы на волокно происходит на рафинере (defibrator). Это единственное размельчение в технологической цепочке производства MDF (в отличие от ДВП, где размельчение производится механически в два этапа).

На выходе из рафинера к древесной массе добавляются связующие, включая смолы, парафиновую эмульсию (resin & wax) и - при необходимости - отвердители.

Полученная древесная масса попадает в сушилку. Конструкция сушилки может представлять собой традиционную одноступенчатую конструкцию пневматического типа (трубного типа) или же двухступенчатую конструкцию.

Задача сушилки - не только сушить, но и выравнивать влажность материала по объему древесной массы (влажность древесной массы на выходе из сушилки не должна превышать 8-9%).

После сушилки из древесной массы нужно вытянуть воздух, что достигается с помощью циклонов.

На транспортере также может быть смонтирован воздушный сепаратор, где отбирается крупная фракция волокна (контроль качества измельчения на рафинере - крупная фракция может получиться от недостаточного или недостаточно равномерного нагрева волокна перед измельчением на рафинере).

Формирование ковра и подпрессовка

Участок формирования ковра состоит из двух частей - накопительного бункера, где хранится запас древесной массы для работы в течение 6-8 минут, и непосредственно формирующей машины (mat former). Волокно подается узлом, равномерно распределяющим его по всей ширине дозирующего бункера.

Формирующая машина представляет собой ряд роликовых направляющих, которые подают и выравнивают волокно на ленте транспортера. Несколько съемных валиков равномерно подают поступающее из дозирующего бункера волокно на направляющую пластину, которое затем поступает на формирующую головку. Формирующие вальцы распределяют волокно в заданном технологическом режиме на донный формирующий транспортёр. Формирующие вальцы выставляются по высоте и распределяют волокно равномерно по всей ширине формирующегося ковра. Постав выравнивающих роликов, работающих сверху формируемого ковра, обеспечивает его ровную поверхность.

Сформированный ковёр с высокой точностью взвешивается на ленточных весах. В зависимости от результатов взвешивания регулируется скорость транспортёра дозирующего бункера формирующей установки.

Готовый ковер поступает на предварительное прессование (prepressing), где проходят процессы выдавливания воздуха из объема плиты - на специальном участке с перфорированной лентой. Эффективная подпрессовка обеспечивает целостность ковра перед прессом.

Толщина плиты здесь уменьшается в 4-7 раз, после чего ковер уже становится похожим на толстую рыхлую плиту заданной ширины (равной ширине ленты конвейера) - в таком виде он и подается на главный пресс (mat conveying).

Прессование

Могут использоваться прессы трех типов: многоэтажные, одноэтажные и непрерывные.

Непрерывный пресс одинаково пригоден для производства плит МДФ, ДСтП и ОСБ. Его достоинства:

  • увеличение производительности на 10-20%,
  • снижение разнотолщинности готовой продукции,
  • повышение качества,
  • упрощённое техобслуживание, минимальные затраты на монтаж.

Многоэтажные прессы типа заслужили хорошую репутацию благодаря своей высокой надёжности. Его достоинства:

  • равномерный нагрев всей нагревательной плиты,
  • надёжная гидравлическая система,
  • автоматическая система управления,
  • симультанный механизм,
  • возможность производства дверных полотен.

Одноэтажный пресс спроектирован для увеличения окупаемости линий малой производительности. Особенностями пресса этого типа является:

  • быстрое изменение производственных параметров,
  • проведение изменений длины и ширины плит,
  • обеспечение точной ширины плит и быстрого цикла прессования.

Промежуточный склад и отделка

Конечная обработка плиты является одним из ключевых процессов в производстве МДФ и включает: линию разгрузки пресса, промежуточнон хранение, линию шлифования, раскрой в размер, линию упаковки.

Линии разгрузки

После прессования излишек по ширине обрезается «на ходу» специальной обрезной пилой. Затем «бесконечная» лента MDF, выходящая из пресса, режется делительной пилой, перемещающейся относительно наблюдателя со скоростью движения плиты по конвейеру (sawing). Таким образом, так же «на ходу», получаются прямоугольные плиты необходимого формата.

Эти плиты попадают в веерный охладитель (cooling), где охлаждаются в течение 20-25 минут. Веерные охладители обеспечивают эффективное и надёжное охлаждение плит до штабелирования. Количество вееров конструируется с учётом производительности предприятия для обеспечения оптимальной температуры плиты перед штабелированием.

Промежуточное хранение

Может осуществляется «вручную» (с использованием погрузочных мащин) либо быть полностью автоматизирована и обеспечивать управление складом в реальном масштабе времени с помощью компьютерной системы управления.

Линия шлифования

Плиты после пресса могут иметь определенную разнотолщинность, дефекты поверхности. Эти недостатки устраняются в процессе калибровки и шлифования, осуществляющегося в широколенточных многоагрегатных станках.

Раскрой плит в размер

В настоящее время становится все более необходимым иметь такую систему раскроя, которая могла бы быстро адаптироваться к нуждам заказчика. Обрезки от распиловки после обработки в дробилке или рубительной машине направляются в энергетическую установку.

Линия упаковки

Линии упаковки могут быть легко приспособлены к различным размерам упаковок и к разным упаковочным материалам.

Облицовывание древесноволокнистых плит

Для облицовки древесноволокнистых плит бумажно-смоляными пленками используют два различных процесса: каширование (технология HPL - High Pressure Laminate) и ламинирование (технология DPL - Direct Pressure Laminate). Также существует разработанная концерном HDM и компанией DTS технология ELESGO (elektronenstrahlgehaertete Oberflaeche).

Каширование плит (технология HPL - High Pressure Laminate)

Производство ламината начиналось с технологии HPL (High Pressure Laminate).

Кашированием называют технологию облицовывания древесных плит, при которой плёнка, непрерывно подаваемая из рулона, накатывается на предварительно промазанную клеем пласть. Накатывать плёнку можно одновременно на обе пласти.

Условно различают холодное, тёплое и горячее каширование.

Холодное применяется при облицовывании нетермостойкими плёнками, в основном синтетическими, с применением ПВА-клеёв. Отверждение клея обычно происходит в стопе с небольшой нагрузкой сверху.

При тёплом кашировании клей наносится на неостывшую (или предварительно подогретую) пласть, что способствует испарению из него влаги и ускорению процесса отверждения. При этом разбухание плиты происхо­дит равномерно и её структура не будет проявляться на наружной стороне облицовки. Для оконча­тельного схватывания клея изделия выдерживаются в стопе. Этот способ подходит для облицовыва­ния плит меламиновыми плёнками, в том числе с финиш-эффектом.

Наиболее распространено горя­чее каширование, оно же термокаширование, при котором применимы различные клеи, в том числе карбамидные. Клей и отвердитель наносятся на поверхность древесной плиты, а облицовочный материал накатывается на неё нагретыми вальцами. Из-за довольно высоких температур и влажности в процессе термокаширования возникают не только упругие, но и пластические деформации повер­хности. Именно последние вызывают эффект «выглажи­вания», то есть формирование более стабильной, чем при холодном кашировании, обли­цовки. После термокаширо­вания плиты можно сразу же обрабатывать на круглопильных станках.

Для каширования применя­ют каландровые прессы, их комбинации с одноэтажны­ми позиционными короткотак­тными прессами, а также двухленточные проходные прессы.

Отечественная линия каширования с каландровым прессом, схематически представленная на рисунке 2.1, предназначена для одно- и двухстороннего облицовывания бумажно-смоляными плёнками стружечных или волокнистых плит толщиной от 2,5 до 40 мм и шириной до 1850 мм.

Рисунок "Схема линии каширования на базе каландрового пресса"


1– роликовый транспортёр, 2 – подъёмный стол, 3 – щёточный станок, 4 – вальцовый станок для нанесения отвердителя,
5 – канал инфракрасной сушки отвердителя, 6 – клеенаносящий станок, 7 – роликовый транспортёр,
8 – каландровый пресс (кашировальная установка), 9 – отсекатель плёнки, 10 – ленточный транспортёр, 11 – приёмный стол

Технологический процесс начинается с очистки плит от пыли в щёточном станке: его щётки диамет­ром 280 мм вращаются со скоростью 300 об/мин, сметаемая пыль удаляется через эксгаустер.

По про­межуточному роликовому транспортёру плита-основа подаётся в вальцовый станок, где на одну или обе пласти наносится раствор отвердителя. Для карбамидных смол применяют кислый отвердитель в концентрации 20–30%, с водородным показателем рН не более 2,5 и вязкостью 20–70 с по ВЗ-4. Расход отвердителя примерно 30–35 г/м 2 .

После нанесения отвердителя плита проходит через инф­ракрасную сушилку для удаления растворите­ля и затем подаётся в клеенаносящий станок, где на равномерно подсушенный отвердитель наносится термореактивная смола в кон­центрации до 70%, с вязкостью 100–140 с по ВЗ-4 и начальной кислотностью рН = 7–8,5. Время желатинизации смолы, нанесённой поверх отвердителя, должно быть не более 50 секунд при температуре 100 °С. Расход смолы 100–120 г/м2.

Далее плита пропускается через вальцовый пресс, в котором к подго­товленной пласти прикатывается бумаж­но-смоляная плёнка. Вальцы обогреваются термомаслом с температурой около 200 °С. Зазор между кашировальными вальцами, регулируемый с пульта управления, должен быть на 0,1 мм меньше толщины плиты-осно­вы. Качественное облицовывание возможно только при достаточно стабильной толщине плит в партии – разброс должен быть в пре­делах ±0,2 мм. Облицованные плиты после отсечения плёнки поступают на приёмный стол и укладываются в стопу. Скорость подачи в такой линии 12–17 м/мин.

При использовании плёнок, на которые уже нанесён слой подсушенного термопластичного клея или плёнок с неполностью отверждённой меламиносодержащей смолы, технологический процесс значительно упрощается. Отпадает необходимость в нанесении и сушке отвердителя и в нанесении термореактивной смолы на пласть. Плита-основа сразу после очистки идёт в вальцовый станок для каширования.

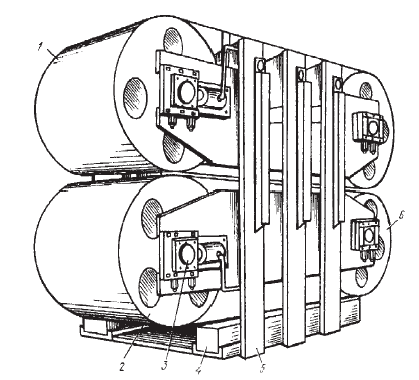

На рисунке 2.2 представлен общий вид установки для непрерывного термокаширования плит.

Рисунок "Пресс непрерывного действия для каширования древесных плит"


1 – стальные ленты, 2 – ведомые барабаны, 3 – натяжное устройство, 4 – основание, 5 – рама, 6 – приводные барабаны

Пресс имеет два приводных барабана и два ведомых, на которых натянуты стальные ленты.

Скольжение лент по горячим плитам обеспечивается посредством воздушной подушки, поэтому мощность привода барабанов составляет всего 8–9 кВт. Пресс работает при постоянном рабочем дав­лении (не более 2 МПа), скорость подачи до 16 м/мин. Очищенные от пыли плиты подаются встык одна за другой на участок двухсторонней облицовки. Плёнка из рулонов, натягиваемая сверху и снизу на непрерыв­но движущиеся плиты, отверждается в ленточном прессе. На выходе из пресса предусмотрены станок для фрезерования продольных кромок (снятия свесов) и диагональная пила для поперечной обрезки плит.

Каширование – более дешевый и простой способ декорирования шлифованной плит. Однако кашированные плиты заметно проигрывают ламинированным по ряду важнейших показателей, влияющих на долговечность продукции (износостойкость, устойчивость к воздействию высоких температур и т.д.). Кроме того, при кашировании невозможно придать поверхности плиты структурный рисунок (имитация древесных пор, апельсиновой корки и др.) – кашированная плита может быть только гладкой. Единственным достоинством кашированных плит на сегодня остается их низкая стоимость, однако это «достоинство» быстро превращается в недостаток и дополнительные затраты при эксплуатации мебели, сделанной из кашированной плиты.

Рисунок "Структура HPL-ламината"

1. Композитное покрытие
2. Клей
3. Плита-основа
4. Клей
5. Стабилизирующий слой


Источник: с сайта «Association of European Producers of Laminate Flooring»

Ламинирование плит (технология DPL - Direct Pressure Laminate)

Ламинированием в плитном производстве называют напрессовывание на пласть плиты листов того же формата из пропитанных бумаг с неполностью отверждённой смолой. Обычно это меламиносо­держащие смолы, которые отверждаются, схватываясь с основой, в горячем прессе, так что наносить клей на поверхность плиты не требуется. Та часть смолы, которая выдавливается на поверхности, обращённые к прокладочным листам пресса, воспринимает структуру последних. Используя соот­ветствующие прокладки, можно получать облицованные плиты с гладкой или тиснённой поверх­ностью.

В зависимости от назначения облицованной плиты, её покрытие может быть одно- или много­слойным. У напольных щитов поверх декоративной плёнки обязательно должен быть прочный защитный слой – оверлей. Во избежание коробления щита на его нелицевую пласть тоже наносится покрытие – так называемый компенсирующий слой. После окончательного отверждения смола превращается в термореактивный полимер, а получаемая плита представляет собой композит­ный материал, по структуре напоминающий слоистый пластик, только вместо крафт-бумаги исполь­зован жёсткий субстрат, то есть плита-основа.

Прежде основным облицовочным оборудованием при ламинировании были многоэтажные горя­чие прессы, заимствованные из фанерной промышленности. Когда увеличился спрос на мебельные детали с глянцевой поверхностью, в таких прессах стали применять полированные стальные под­доны и охлаждать плиты пресса перед снятием давления. Полированные поддоны требуют очень аккуратного обращения, даже шлифовальная пыль и отпечатки пальцев на них могут снизить качес­тво облицовки. Поэтому на участке ламинирования должна поддерживаться безупречная чистота, а персонал работает в особой одежде и обуви.

Цикл облицовывания в многоэтажном прессе длится несколько минут: в течение этого времени плиты пресса охлаждаются, чтобы можно было выгрузить одни поддоны и загрузить другие. Из-за необходимости отводить горячий теплоноситель, а затем снова доводить его до рабочей температуры энергозатраты при использовании многоэтажных прес­сов довольно высокие.

Высокомеханизированные и автоматизированные линии на базе таких прессов позволяют реали­зовывать высокую скорость отверждения пропиточных смол. Показанная схематически на рисунке 2.4 линия имеет в своём составе устройство для поштучной подачи плит, щёточный станок для их очистки, устройства для сборки пакетов и их быстрой загрузки в пресс.

Рисунок "Схема линии ламинирования"


1 – подача плит из штабеля, 2 – подача облицовочной бумаги и фор­мирование пакетов, 3 – загрузка пакетов,
4 – горячий короткотактный пресс, 5 – устройство замены прокла­дочных листов пресса, 6 – продольная обрезка плит,
7 – поперечная обрезка и очистка плит, 8 – сортировка с раскладкой в штабели

Для тиснения поверхности с целью получения негладкой, пористой структуры пресс оборудуется специальными поддонами, предусмотрено приспособление для быстрой смены поддонов.

При формировании пакета листы облицовочного материала очень точно фиксируются на плите-основе электростатическим спосо­бом. Собранный трёхслойный пакет автоматически перемещается в пресс, который смыкается очень быстро, чтобы открытое время было минимальным. Рабочие температуры пресса 180–200 °С. При столь высокой температуре смола в составе облицовочного материала плавится и отверждается, а сам он после прессования превращается в монолитный поверхностный слой плиты.

Давление в горячем прессе 3,5–4,5 МПа при разнотолщинности облицовываемых плит в пределах ±0,3 мм. Если же раз­брос по толщине не превышает ±0,2 мм, давление можно уменьшить до 2,5–3,5 МПа.

Цикл прессования при облицовывании состоит из следующих этапов:

  • снижение давления в прессе,
  • быстрое открытие пресса,
  • выгрузка облицованной плиты с одновременной загрузкой нового пакета,
  • быстрое закрытие пресса,
  • повышение давления,
  • выдерживание под давлением.

Обычно типовая оснастка на подобных установках позволяет получать матовую облицовку пласти. Для получения глянцевых облицовок применяют полированные стальные листы в качестве прессующих поверхностей, а высокого глянца у ламинированного покрытия можно добиться только в многоэтажных прессах с охлаждением рабочих плит.

На современных предприятиях участки облицовывания плит почти полностью автоматизированы и требуют немногочисленного обслуживающего персонала.

Ламинированные плиты обладают более высокой износостойкостью, устойчивостью к воздействию высоких температур и т.д., чем кашированные плиты.

Рисунок "Структура DPL-ламината"

1. Защитный слой (Overlay)
2. Декоративный слой (бумага)
3. Плита-основа
4. Стабилизирующий слой
